Разработка системы кондиционирования воздуха для бассейна площадью 1800м2

Могилевский государственный университет продовольствия
Кафедра теплохладотехники
Специальность «Низкотемпературная техника»
Специализация «Оборудование для кондиционирования воздуха»
Дипломный проект на тему: "система кондиционирования воздуха для бассейна площадью 1800м2"
Могилев 2012

Дипломный проект посвящен разработкесистемы кондиционирования воздуха для бассейна площадью 1800м2.
В проекте выполнено технико–экономическое обоснование, на основании которого бассейн может быть построен в городе Гродно.
В литературном обзоре детально показаны все принципиальные особенности проектирования системы кондиционирования в плавательном бассейне.
Принято решение о проектировании системы кондиционирования воздуха для бассейна с рекуперацией тепла в пластинчатом теплообменнике, эффективность которого составила 68,8%.
Определена воздухопроизводительностьцентрального кондиционера, которая составляет 30000 м3/ч.
Проведен расчет площади окон в помещении бассейна, площадь составила 36 м2, рассчитаны поступления теплоты и влаги в помещение, определен расход тепла и холода в помещении,разработана схема воздухораспределения,подобрано холодильное оборудование: компрессорно–конденсаторный блок PUHY–HP200YHM–Aфирмы MITSUBISHIмощностью 22,4 кВт, а так же подобран базовый центральный кондиционер VTS 300 – R– PMH фирмы VTS.
В представленном дипломном проекте применяется способ воздухораспределения «снизу‒вверх» через нижние перфорированные каналы (решетки) струями при высоте потолка 6 м и удаление сверху через решетки.
В разделе «Энергосбережение» произведен анализ экономии энергетических ресурсов: использование пластинчатого рекуператора уменьшило общие расходы на 50%.
Выполнена автоматизация основных схемных узлов центрального кондиционера.

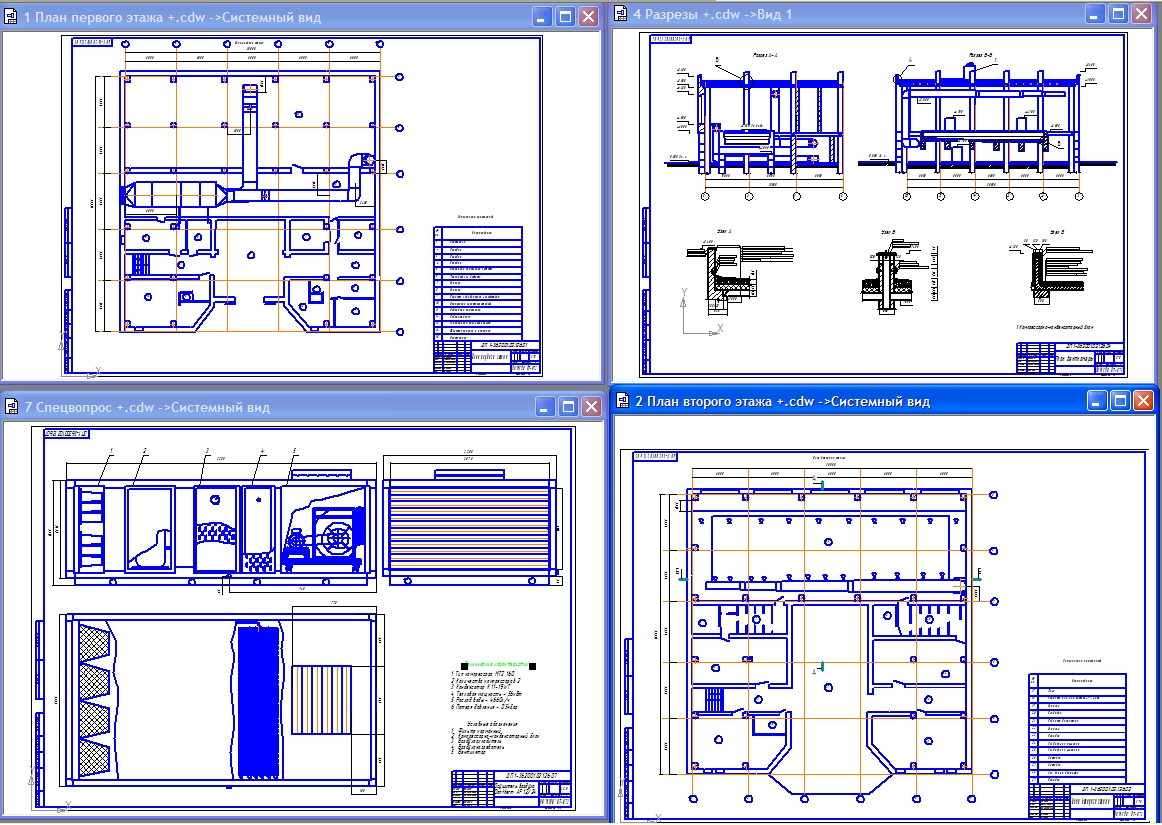

Состав: План первого этажа, План второго этажа, План крыши, План венткамеры, Аксонометрическая схема воздуховодов, Функциональная схема автоматизированной СКВ, Осушитель воздуха Dantherm AF 12/24, ПЗ Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Разработка системы кондиционирования воздуха для бассейна площадью 1800м2

Просмотр файлов
Бассейн/ Введение +.docx
Бассейн/ Титульный лист +.docx
Бассейн/1 План первого этажа +.cdw
Бассейн/1.ТЭО + (2).doc
Бассейн/10.Энергосбережение +(3).docx
Бассейн/11. Охрана труда + (11).doc
Бассейн/12 Автоматизация + (3).docx
Бассейн/13 Спец вопрос + (6) .docx
Бассейн/14.Технико-экономические расчеты + (7).docx
Бассейн/2 План второго этажа +.cdw
Бассейн/2.Литературный обзор + (19).doc
Бассейн/3 План крыши +.cdw
Бассейн/3.Выбор параметров + (4).doc
Бассейн/4 Разрезы +.cdw
Бассейн/4.Расчет поступлений теплоты и влаги в помещение (7).docx
Бассейн/5 Аксанометрическая схема +.cdw
Бассейн/5.Расчет расхода минимально необходимого наружного воздуха + (3).docx
Бассейн/6.Автоматизация +.cdw
Бассейн/6.Построение процессов обработки воздуха на H-d + (4).docx
Бассейн/7 Спецвопрос +.cdw
Бассейн/7. Расчет окон и лестниц + (5).docx
Бассейн/8 Экономика +.cdw
Бассейн/8. Cхема воздухораспределения и расчет воздухораспределителей + (6).docx
Бассейн/9. Подбор оборудования + (3) .docx
Бассейн/Аннотация +.doc
Бассейн/ЗАДАНИЕ.doc
Бассейн/Заключение + .docx
Бассейн/КАЛЕНДАРНЫЙ ГРАФИК.doc
Бассейн/Приложение В + (5).docx
Бассейн/Приложение Г +.docx
Бассейн/Содержание.docx
Бассейн/Список использованной литературы +.docx
Бассейн
