Реконструкция здания школы в Новошахтинске

Реконструкция здания средней школы №20 в Новошахтинске (общестроительные работы выше 0,00 и ниже 0,00)
2. Климатические условия площадки строительства:
- расчетная температура наружнего воздуха наиболее холодной пятидневки минус 22 С
- ветровая нагрузка для III района - 0,38 кПа
- снеговая нагрузка для III района - 1,2 кПа
4. Проектируемое здание II степени огнестойкости.
а) Уровень ответственности здания II- нормальный
б) Класс конструктивной пожарной опасности C0
в) Класс функциональной пожарной опасности Ф4.1
г) Площадь застройки - 2690,2 м2
д) Полезная площадь - 4907,3 м2
е) Расчетная площадь - 4249,8 м2
ж) Строительный объем - 31696,7 м3
и) Общая площадь здания - 5431,5 м2
5. Наружные стены из керамического кирпича КОРПу1НФ/100/2,0/25/ГОСТ 530-2007 толщиной 380 мм на растворе М100, с
прижимной стенкой из лицевого кирпича М100/F35 на растворе М100, утепленные жесткими минераловатными плитами Rockwool
Кавити Баттс 100 мм.
6. Внутренние перегородки из керамического кирпича - 120мм.
7. Внутренние несущие стены из керамического кирпича КОРПу1НФ/100/2,0/25/ГОСТ 530-2007 - 380мм.
8. Опирание плит перекрытия на внутренние и наружние несущие стены должно быть не менее 120мм.
9. Перекрытие - многопустотные железобетонные плиты.
10. Кровля - сложная скатная, плоская на 2-ух участках. Скатная кровля представлена 2-ух типов:
а) устройство скатной кровли по металлическим фермам из сендвич панелей 150мм.
б) устройство скатной крыши из профлиста НС-44 по металлическим стропилам.

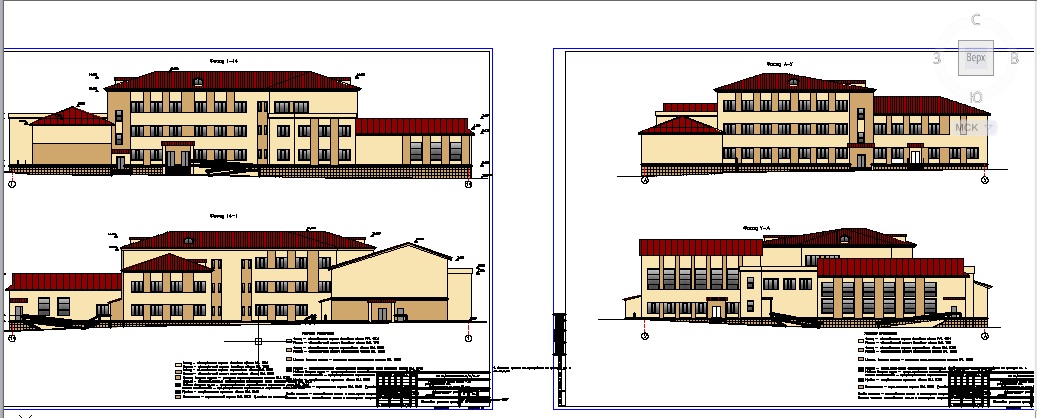

Состав: Проект (Планы ,фасады, разрезы ,и т.д.) Язык документа

Софт: AutoCAD 2014

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Реконструкция здания школы в Новошахтинске

Просмотр файлов
Школа №20 в Новошахтинске.dwg
