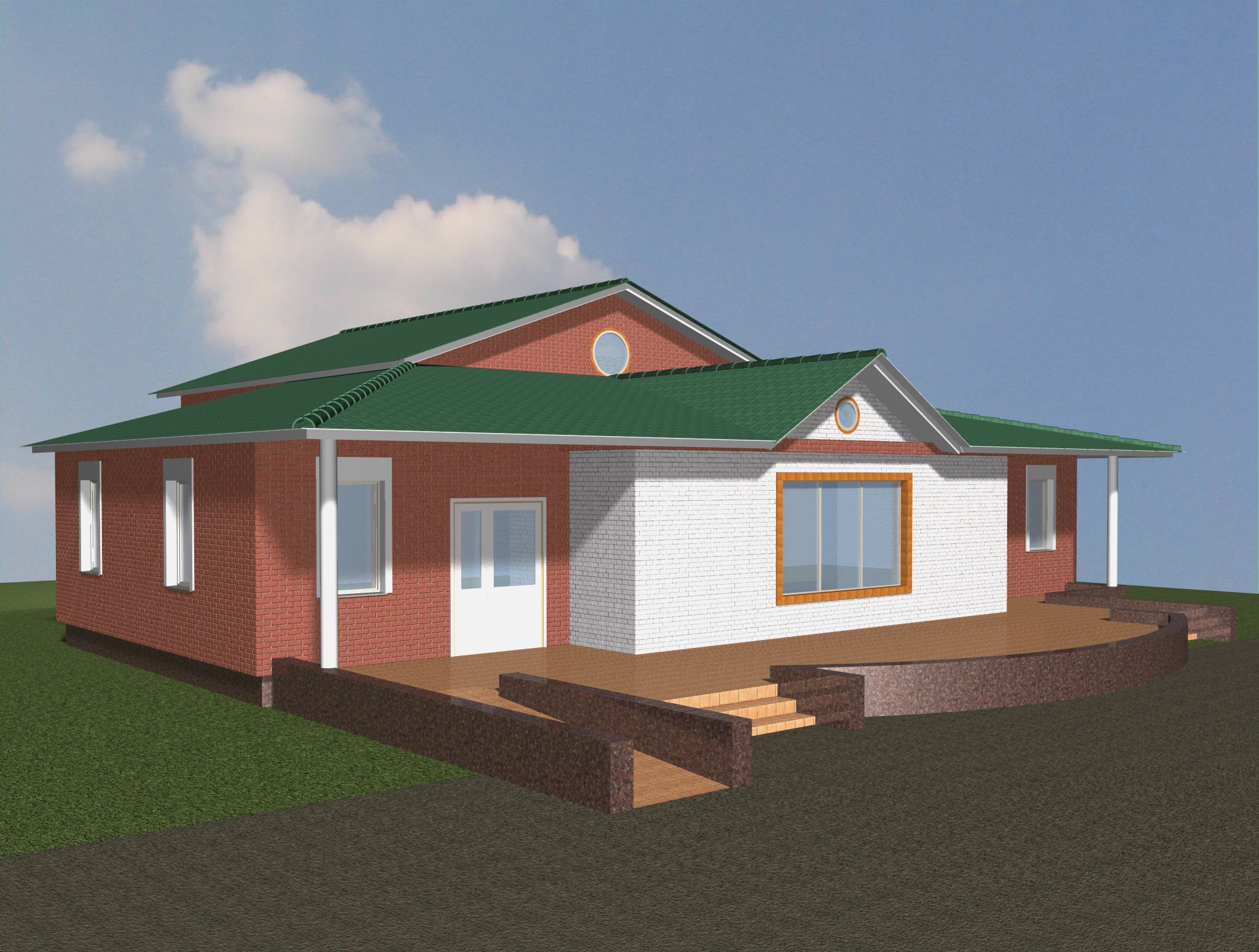

Сельский центр досуга

Фундаменты – ленточный, монолитный
Стены из легкобетонных камней
Окна, двери наружные из ПВХ, внутренние – типовые.
Перекрытие – деревянное, щитовое.
Пароизоляция – 1-слой пергамина на битумной мастике.
Утеплитель – пенополистирол толщиной 200 мм.
Кровля – многоскатная, чердачная.
Покрытие - металлочерепица
Перемычки – монолитные железобетонные.
Полы – деревянные.

Состав: Проект: 1 Пояснительная записка, ведомость комплекта чертежей. 2 Общие данные 3 Общий вид. 4 Ситуационный план. 5 Фасад 1-6, Фасад А-Д. 6 Фасад 6-1; Фасад Д-А. 7 План фундаментов. 8 План на отм. 0,000. 9 Экспликация помещений. 10 Ведомость окон и дверей. 11 Разрез 1-1. 12 Разрез 2-2. 13 Разрез 3-3. 14 План перекрытий. 15 План стропил. 16 План кровли. Язык документа

Софт: AutoCAD 2007

Просмотр файлов
Сельский центр досуга.dwg
