Спальный корпус на 100 мест базы отдыха

Каспийский Государственный Университет технологии и инжиниринга им Ш.Есенова
Кафедра строительства
Дипломная работа по теме "Спальный корпус на 100 мест базы отдыха"
Актау 2014

Спальный корпус дома отдыха запроектирован на основании задания на проектирование.
Рассматриваемое здание – трехэтажное и имеет подвальный этаж. Размер корпуса в осях 41.2м x 35.9м.
Вход в здание запроектирован с северной стороны.
На 1-ом этаже расположен вестибюль, изолированный от жилых помещений, 7 трехкомнатных номеров (нижний ярус) и 5 однокомнатных номеров.
На 2-ом этаже расположена гостиная, верхний ярус трехкомнатных номеров и 5 однокомнатных номеров.
В 3-ем этаже расположены 10 двухкомнатных номеров.
Связь между этажами осуществляется по внутренним монолитным железобетонным лестницам.
В подвальном этаже корпуса запроектированы помещения обслуживающего персонала, хранения чистого и грязного белья, кладовые инвентаря.
Первый этаж здания поднят над планировочной отметкой земли, что позволяет улучшить инсоляцию номеров. Все квартиры спального корпуса имеют ориентацию на восточную, южную и западную стороны.

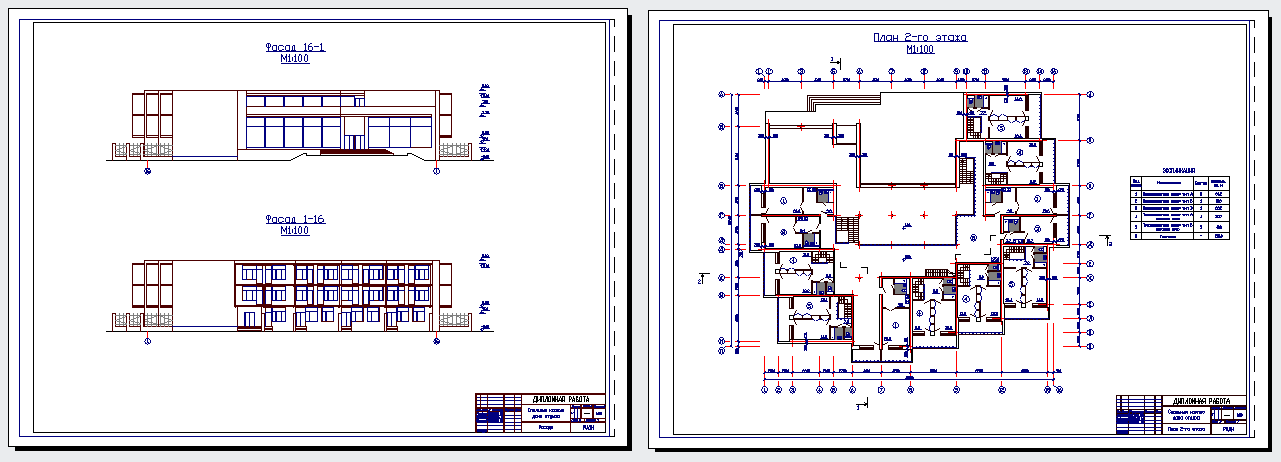

Состав: Стройгенплан, фасад,спецификация, ПЗ Язык документа

Софт: AutoCAD 2010

Просмотр файлов
Diplom/Cuts.dwg
Diplom/Diploma1.doc
Diplom/Dip_Tab.doc
Diplom/Fronts.dwg
Diplom/Plan_1.dwg
Diplom/Plan_2.dwg
Diplom/Plan_3.dwg
Diplom/Plan_F.dwg
Diplom/T&O.dwg
Diplom
