Промотур КОМПАС v17

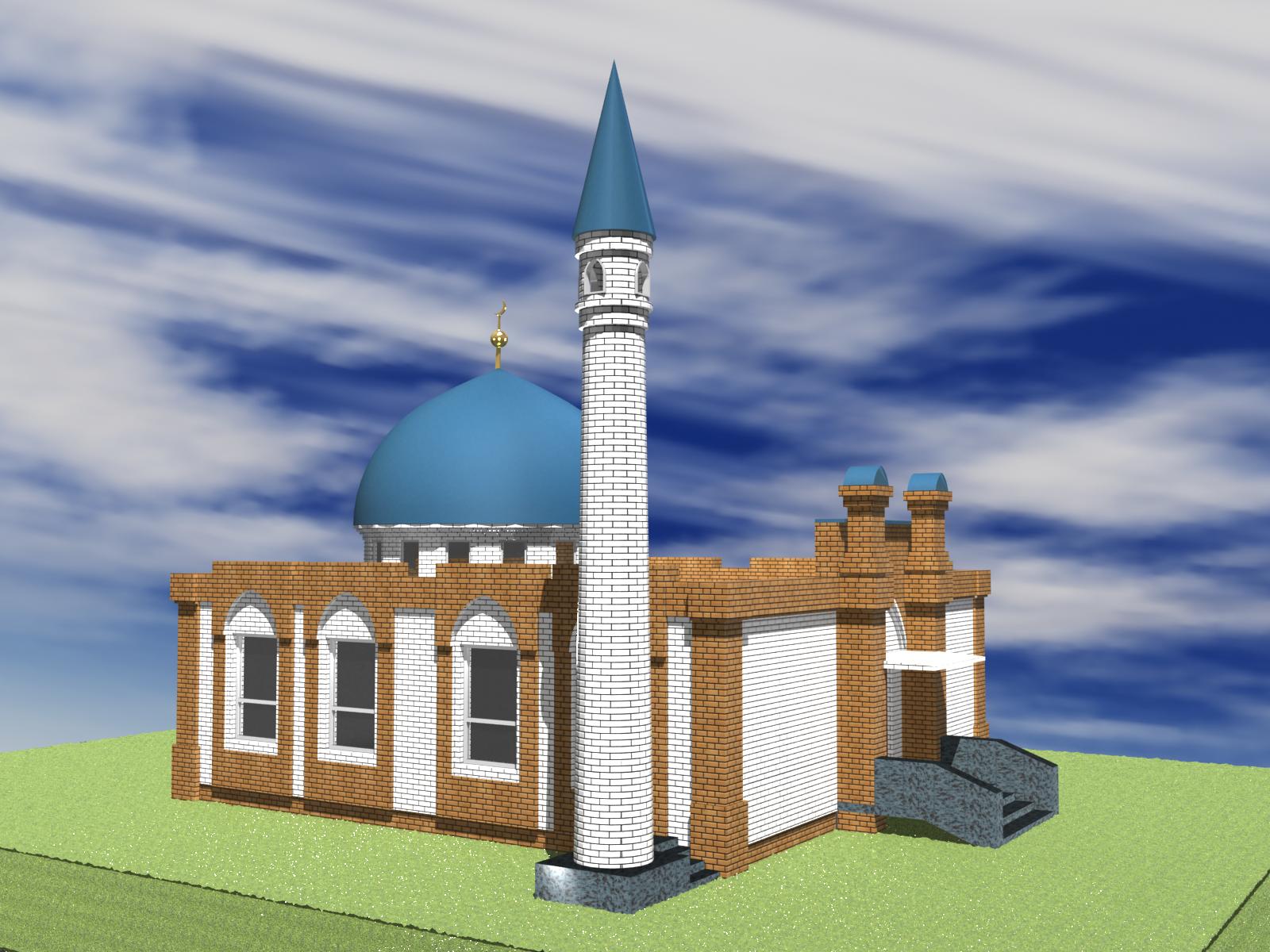

Здание мечети 12х13 м, стадия АР

Технико - экономические показатели - площадь 142,95 М - застроенная площадь 210,4 М - зданий и сооружений, объем 1216 М

Состав: Общие данные, Изометрия вид-А, 3Д визуализация, Вид А; Б, Изометрия вид-Б, 3Д визуализация, Вид В; Г, Цветовое решение, Фасад В-А; А-В; 1а-2; 2-1а, Фасад В-А, Фасад А-В, Фасад 1а-2, Фасад 2-1а, План первого этажа на отметке +0.000, План фундамента на отметке -0.830, разрез 3-3, План фундамента на отметке -0.230, разрез 4-4, План перекрытия на отметке -0.050, разрез 5-5, План перекрытия на отметке +3.620, Разрез 1-1, 3D model. Язык документа

Софт: AutoCAD 8
