Производственный корпус ПМК

Курсовой проект промышленного здания. Производственно-заготовительный цех ПМК. Проектируемый корпус – здание одноэтажное в осях «А – Г» 18000мм, а в осях «4 – 11» 36000мм. Высота этажа производственного корпуса 6000мм. Административный корпус двухэтажный, располагается в осях «А – Г» 18000мм, а в осях «1 – 3» 12000мм. Высота этажа бытовых помещений 3300мм.
В осях «А – В» и «Б – В» расположены подвесные краны грузоподъемностью 0,125т. В осях «5 – 8» и «9 – 11» расположены подвесные краны грузоподъемностью 2 и 3,2т.

Производственно заготовительный цех предназначается для изготовления несложных монтажных заготовок и других изделий для ремонта технологического и санитарно-технического оборудования производственной базы ПМК по монтажу животноводческих и птицеводческих ферм, а также для укрупненной подсборки технологического оборудования.

БГТИ(ф)ОГУ270102.65.1007.2АС

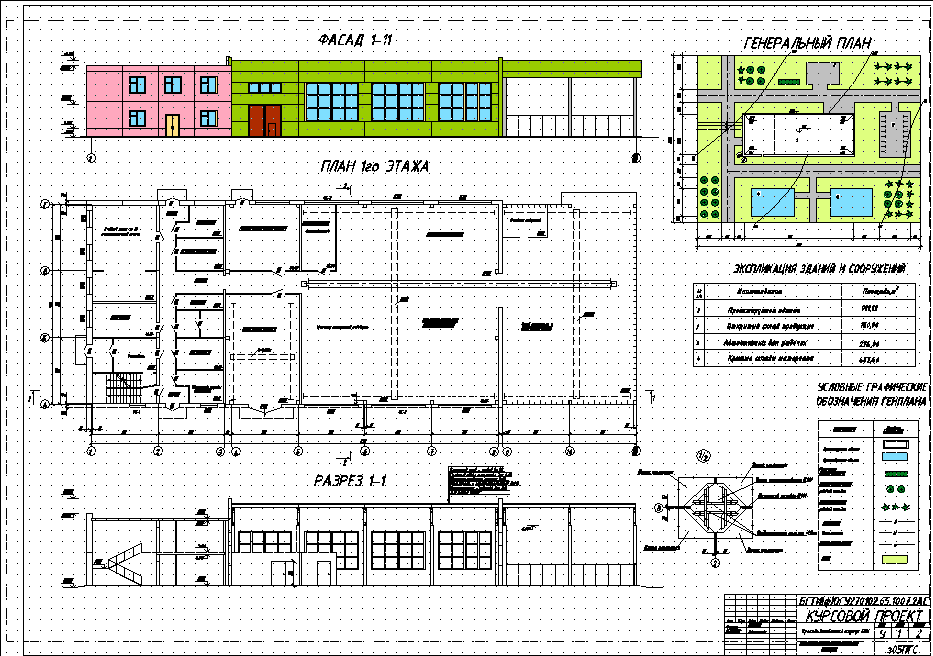

Состав: План кровли, план на отм.3,000, Разрез 2-2, Фасад 1-11, генплан, план 1го этажа, разрез 1-1, ПЗ Язык документа

Софт: AutoCAD
