Производство мягких минераловатных плит

В данном курсовом проекте для изготовления минераловатных плит на синтетическом связующем применена сборная технологическая линия. В неё входят камера волокноосаждения СМ-5237М, линия оборудования 6645М, а также упаковочная линия УМ-1. В свою очередь линия 6645М состоит из промежуточного транспортера 6645-01М, камеры полимеризации 6645-02М, камеры охлаждения с ножом продольной резки 6645-03М, нож поперечной резки 6645-05М.

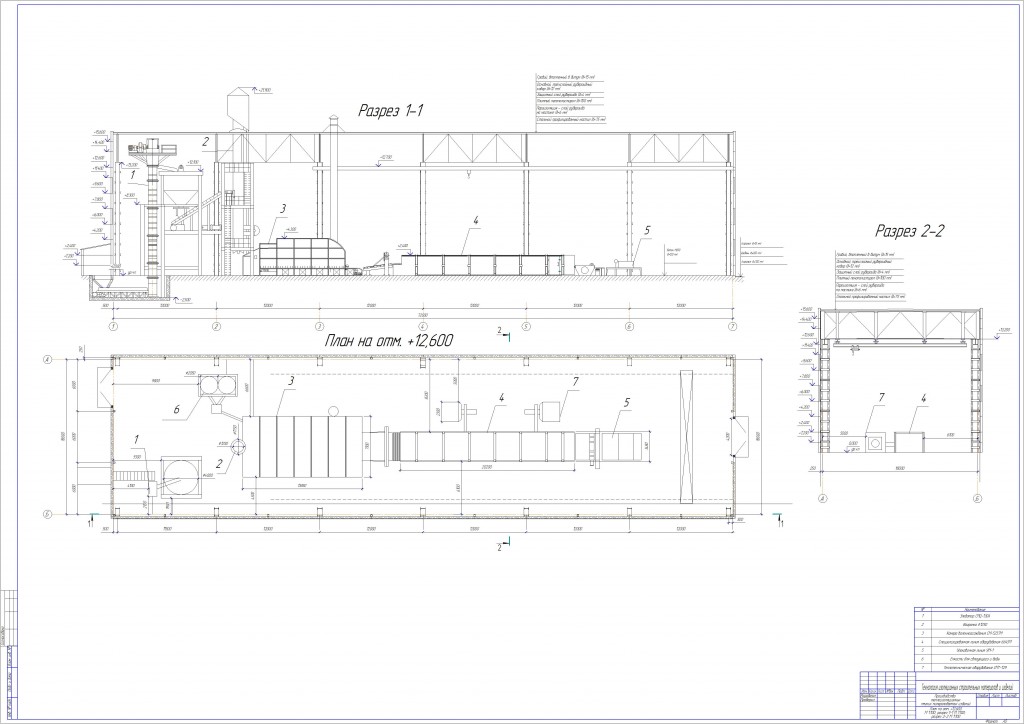

Состав: План на отм. +12,600 М 1:100, разрез 1-1 М 1:100, разрез 2-2 М 1:100 Язык документа

Софт: Компас v11

Каталог / Строительство / Проекты домов / Промышленные здания / Производство мягких минераловатных плит

Просмотр файлов
Производство мягких минераловатных плит.bak
Производство мягких минераловатных плит.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
