Промышленное одноэтажное здание

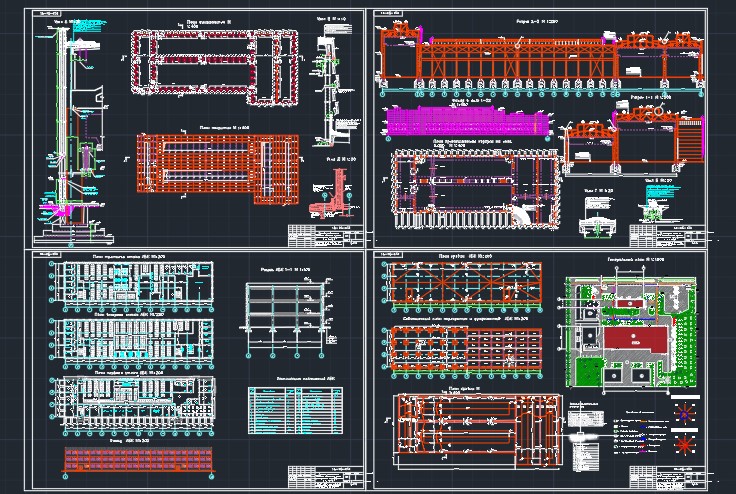

Курсовая работа на тему: «Одноэтажное промышленное здание с АБК» (Цех металлоконструкций)
состоит из двух листов А1 и пояснительной записки.

Содержание:
Введение…………………………………………………………………..3
1. Генеральный план ….……………………………………………….....5
1.1. Технико-экономические показатели генерального плана…..5
1.2. Роза ветров..........................6
2. Функциональное назначение здания и объемно - планировочное решение……………………………7
2.1 Технологический процесс………………………………………7
3. Конструктивное решение……………………………………………..9
3.1. Фундаменты ….………….…………………….……….………9
3.2. Фундаментные балки ………………………………………….10
3.3. Колонны………………………………………………………...11
3.4. Подкрановые балки…….………………………………………12
3.5. Фахверковые колонны…………………………………………13
3.6. Связи……..……………………………………….………………14
3.7. Стропильные фермы………………………………….………..15
3.8. Подстропильные фермы……………………………………….16
3.9. Кровля..………………………………………………………..17
3.10. Стены….………………………………………………………18
3.10.1. Теплотехнический расчет стены……………………....18
3.10.2. Расчет на массивность здания…………………………19
3.11. Окна ……………………………………………………..…….19
3.12. Двери …………………………………..………………………20
3.13. Ворота ……….………………………………………….……..21
3.14. Перегородки…..………………………………………………21
3.15. Лестницы……………………………………………………...22
3.16. Полы………………………………………………………......23
3.17. Внутрецеховое подъемно – транспортное оборудование….23
4. Наружная и внутренняя отделка……………………………………..25
5. Инженерно-техническое оборудование……………………………..25
5.1. Водосток………………………………………………………..26
5.2. Вентиляция……………………………………………………..26
5.3. Фонари………………………………………………………….27
6. Объемно-планировочное и конструктивное решение АБК ……….28
6.1. Состав бытовых помещений и их расчет…………………….28
6.1.1. Гардеробные……………………………………………29
6.1.2. Душевые ……………………………………………….29
6.1.3. Санузлы…………………………………………………29
6.1.4. Курительные помещения………………………………29
6.1.5. Помещения для отдыха ……………………………….30
6.1.6. Помещения для обеспылевания и мытья спец одежды……….30
6.1.7. Медпункт ………………………………………………30
6.1.8. Помещения общественного питания…………………30
6.2. Состав административно-конторских помещений………….31
6.2.1. Кабинет начальника цеха………………………………31
6.2.2. Кабинет зам. начальника с приемной…………………31
6.2.3. Кабинет конструкторского бюро……………………..31
6.2.4. Кабинет информационно-технического назначения..31
6.2.5. Помещения культурно-массового обслуживания……31
6.3. Полы…………………………………………………………….31
6.4. Лестницы……………………………………………………….32
7. Технико-экономические показатели………………………………..33
7.1. Технико-экономические показатели проектируемого цеха…33
7.2. Технико-экономические показатели проектируемого АБК…33
8. Охрана окружающей среды …………………………………………..34
8.1 Природоохранные мероприятия при строительстве зданий и сооружений ………………35
9. Список используемых источников...…………………………………38

Технико-экономические показатели генерального плана.
1. Общая площадь генерального плана = 40000 м2
2. Площадь строящегося цеха = 6157,69м2
3. Площадь строящегося АБК = 680,76 м2
4. Площадь застройки зданий и сооружений =1620 м2
5. Площадь асфальтирования = 9267,95м2
6. Площадь озеленения = 22273,6м2
7. Коэффициент застройки = 0,56
8. Коэффициент асфальтирования = 0,23
9. Коэффициент озеленения = 0,21

Состав: вид общий (ВО) Язык документа

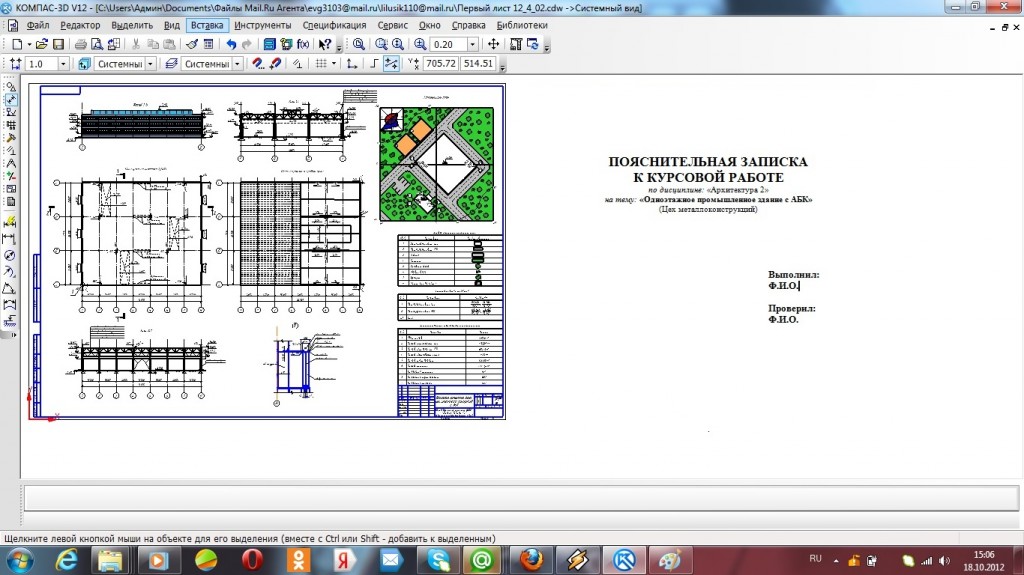

Софт: Компас v12, Компас V13

Сайт: www

Файлы:
Второй лист 12_1.cdw
Первый лист 12_4_02.cdw
Пояснительная записка.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Evg3103
Дата: 2012-10-19
Просмотры: 7016
2 комментария
    1

    сколько квадратов здание?

      2

      Добавили в описание технико-экономические показатели.
