промздание 72 х 120м

Одесская государственная академия строительства и архитектуры
кафедра архитектурных конструкций
архитектурно-конструкторский курсовой
проект “Промышленное здание”
Одесса 2013

Согласно исходным данным тема проекта׃ «Сборочный цех завода среднего машиностроения».
Географический пункт строительства г. Ужгород, уклон поверхности площадки строительства составляет 0,06.
Сборочный цех завода среднего машиностроения – 1 этажный с пролетами 6x12 м. Шаг колонн средних рядов составляет 12 м и крайних 6 м. Высота пролета 9,6 м, длина здания – 132 м. Производственный корпус технического комбината оборудован подъемно-транспортным оборудованием – мостовым краном грузоподъемностью 10т. Каркас здания железобетонный.

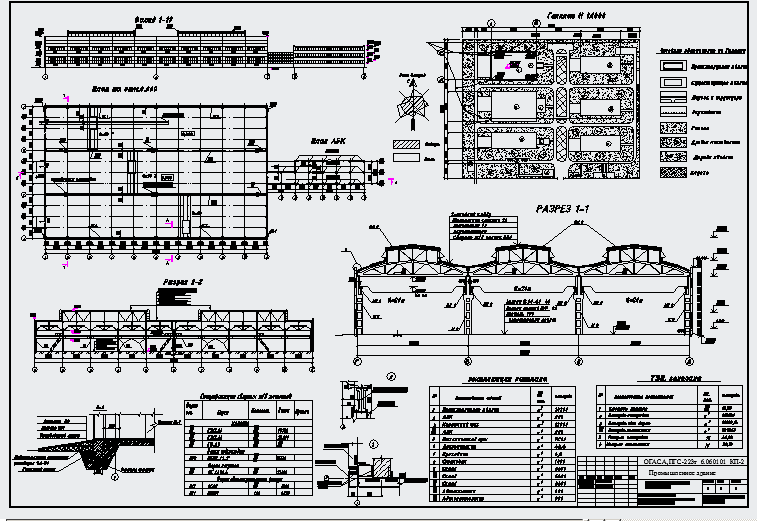

Состав: Фасад в осях 1-18,План на отм.0,000,Разрез в осях 1-1,2-2,Генплан М-1:1000,Вузлы-1,2,А-А. План 1-го,2-го этажа АБК,Схема розпол. фундаментов,подкрановых балок,ферм,распол. элементов покрыття,План кровли. Язык документа

Софт: AutoCAD 2013

Каталог / Строительство / промздание 72 х 120м

Просмотр файлов
Записка.doc
МЕХАНИЧЕСКИЙ ЦЕХ.dwg
