Рабочий проект на капитальный ремонт кровли здания Администрации

Рабочий проект на капитальный ремонт кровли здания Администрации г. Троицка по ул. Климова, 7
Проектно-конструкторское бюро ООО "Синай"

Целью капитального ремонта кровли здания является замена пришедшего в негодность покрытия и обрешетки, изменение конфигурации кровли и поднятие уровня конька (на 600 мм), в следствии чего увеличивается уклон кровли, уменьшается снеговая нагрузка на кровлю и улучшается эстетический вид здания в целом.
Капитальный ремонт ведется без замены существующих стропильных ног и маурлата. Поднятие конька осуществляется путем установки дополнительных стропильных ног, диагональных ног, нарожников из спаренного бруса 90х180 мм (ГОСТ 8486-86Е*), а также установка прогонов опирающихся на стойки из спаренного бруса 90х180 мм (ГОСТ 8486-86Е*) общим сечением 180х180 мм. Помимо конького прогона устанавливаются дополнительные за счет которых уменьшается пролет стропильных ног. Для обеспечения жесткости конструкции каждая пара стропильных ног крепится затяжкой из бруса 90х180 мм (ГОСТ 8486-86Е*).

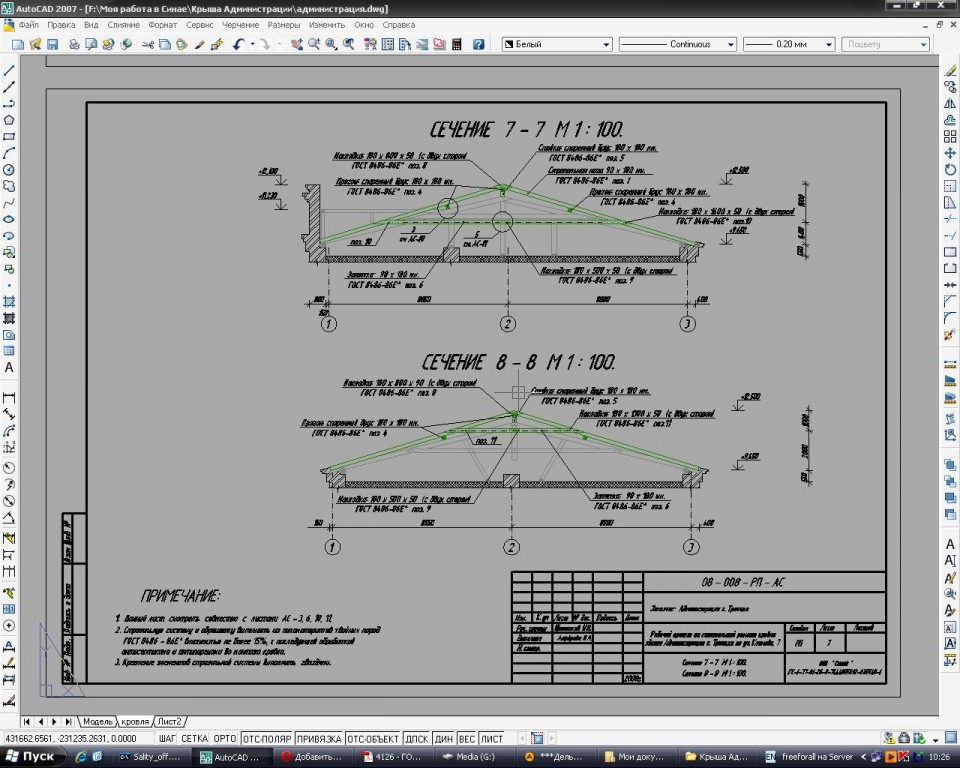

Состав: АС, Общие данные, План стропильной системы до реконструкции, Сечения, План стропильной системы после реконструкции, Узлы, Планы, Спецификации , Слуховое окно (16+ листов) Язык документа

Софт: AutoCAD
