Расчет и составление железобетонных конструкций многоэтажного промышленного здания

Курсовой проект по дисциплине: "Железобетонные Конструкции"
Тема: "Расчет и составление железобетонных конструкций многоэтажного промышленного здания"
Кишинев 2011

Проектирование конструкций многоэтажного промышленного здания с высотой этажа 3,33 м и размерами в плане 68,2х20,4 м. Расчет перекрытия, колонн, ригелей и фундаментов. Чертеж здания в плане, план фундаментов, продольный и поперечный разрезы. Чертеж армирования колонн, ригелей, фундамента и перекрытий.

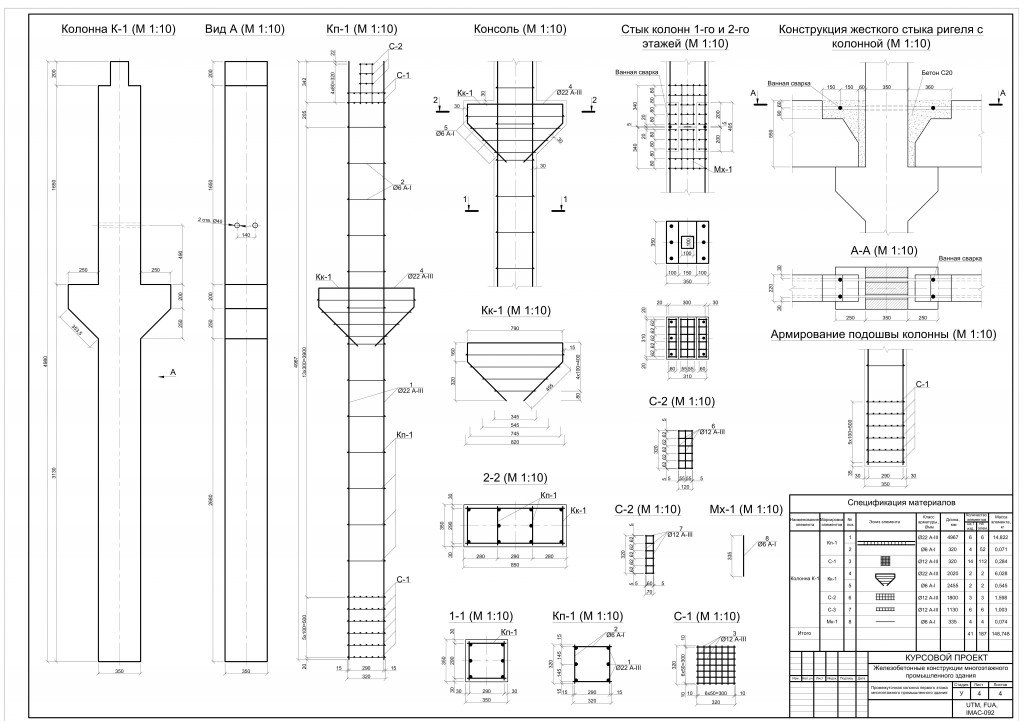

Состав: Промежуточная колонна первого этажа многоэтажного промышленного здания, Ригель, фундамент под промежуточную колонну, Ребристая предварительно напряженная плита перекрытия, План здания, план фундаментов, продольный и поперечный разрезы многоэтажного промышленного здания, Пояснительная записка Язык документа

Софт: AutoCad

Каталог / Строительство / Архитектурные формы / Расчет и составление железобетонных конструкций многоэтажного промышленного здания

Просмотр файлов
ГЧ.ЖБК.II.dwg
КПЖБК.II.68.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
