Расчет плиты перекрытия по нормальному сечению, чертеж плиты перекрытия, каркаса, сетки и монтажной петли

Пермский строительный колледж
Строительство и эксплуатация жилых зданий и сооружений
Раздел из дипломного проекта: Строительные конструкции
Тема: Расчет плиты перекрытия

В данном разделе был произведен расчет плиты перекрытия, определение нагрузки, расчётная схема и определение поперечной силы Q и изгибающего момента М.,Расчёт плиты по нормальному сечению (определение продольной рабочей арматуры).
Определение рабочей высоты сечения
Определяем величину предварительного напряжения
Определение случая расчёта таврового сечения
Определение табличного коэффициента α_м
Определяем граничное значение относительной высоты сжатой зоны бетона.
Определение требуемой площади продольной растянутой арматуры.
Расчёт плиты по наклонному сечению

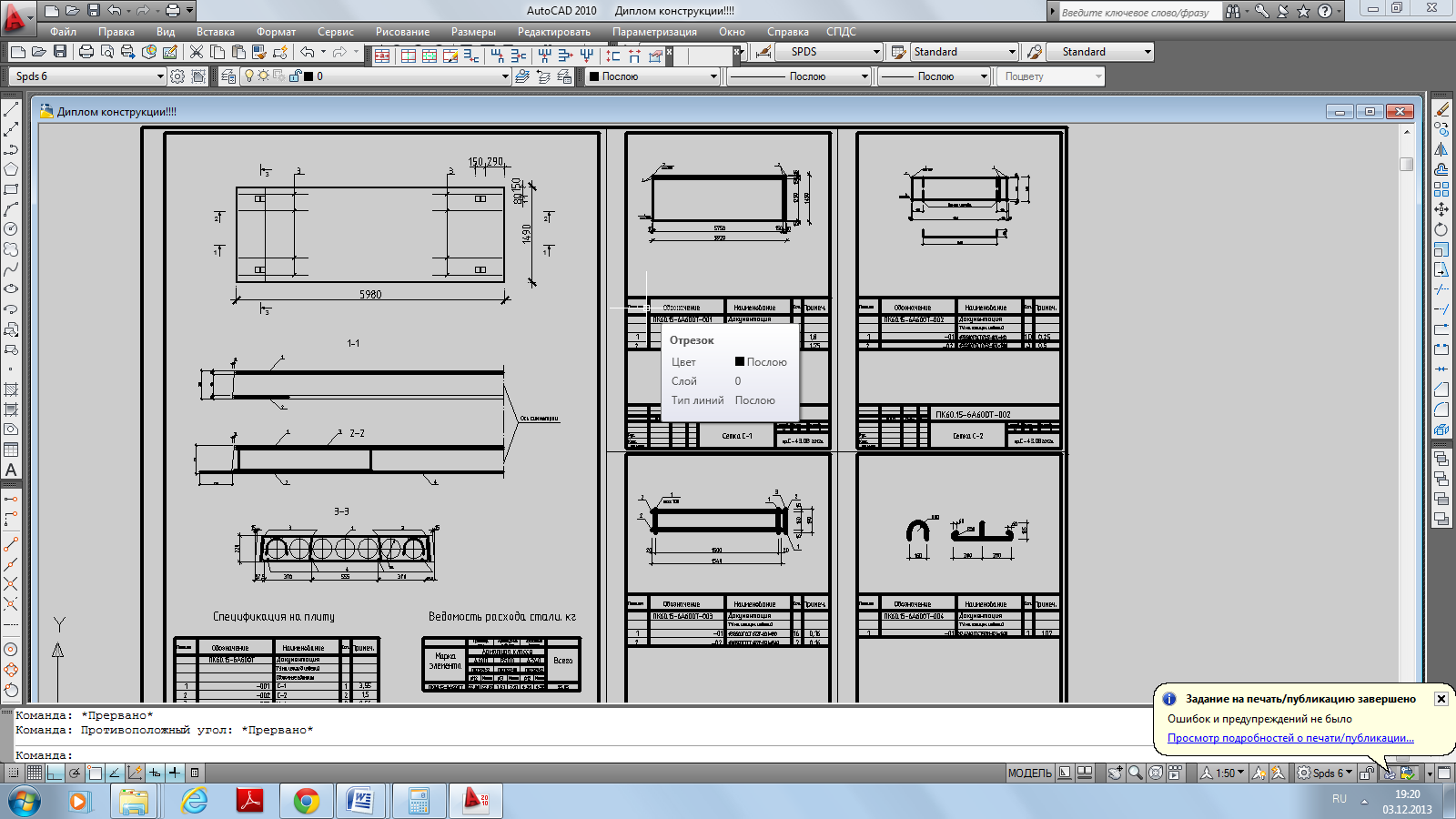

Так же приложены чертежи плиты перекрытия, каркаса, сетки и монтажной петли

Состав: ПК 60.15-6А600Т, Сетка С-1,С-2, Монтажная петля Язык документа

Софт: AutoCAD 10

Сайт: www

Каталог / Строительство / Расчет плиты перекрытия по нормальному сечению, чертеж плиты перекрытия, каркаса, сетки и монтажной петли

Просмотр файлов
Диплом конструкции!!!!.dwg
Пз конструкции.docx
