Разгрузочный контейнер под уголь и сыпучие грузы

Разгрузочный контейнер 11 м3 для хранения угля и других сыпучих грузов под автомобиль (самосвал) КАМАЗ

Материал: 1. Лист г/ к 2х1250х2500 - 10 шт
2. Профильная труба 50х50х2 - 6 м - 12 шт

Ширина емкости 2680 мм
Каркас емкости варится из профильной трубы 50х50 полностью
по всему периметру. Дно усилено дополнительно в длину 2- мя
трубами с разбежкой по центру

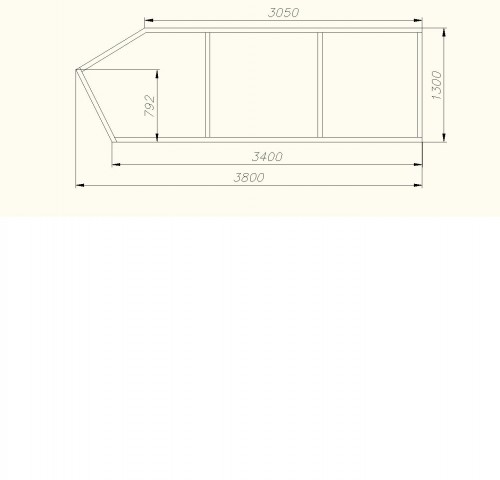

На чертеже присутствует сам автомобиль и процесс разгрузки.

Состав: вид с боку с общим описанием

Софт: dwg
