Реконструкция крыши производственного здания пролетом 24м

Общие данные
1. Рабочая документация выполнена на основании задания на проектирование, выданного заказчиком.
2. Проектом предусмотрена реконструкция крыши одноэтажного производственного здания пролетом 24 метра, длиной - 60 метра. Размеры даны по осям.
3. Все работы производить согласно СНиП 12-03-2001, СНиП 14-04-2002, ППБ 01-03* "Правила пожарной безопасности в Российской Федерации"

Конструктивное решение
Крыша - двухскатная, стропильная.
Для изготовления несущих конструкций крыши должны применяться пиломатериалы хвойных пород первого сорта по ГОСТ 8486-86 с размерами по ГОСТ 24454-80*.
Соединения на гвоздях выполнять строительными гвоздями по ГОСТ 4028-63*. Длина гвоздей должна быть не менее двукратной толщины одного из соединяемых элементов, имеющего
наименьшую толщину сечения.
Защиту древесины от гниения и огнезащитную обработку производить в соответствии с требованиями СНиП 2.03.11-85 и СНиП 2.01.02-85.

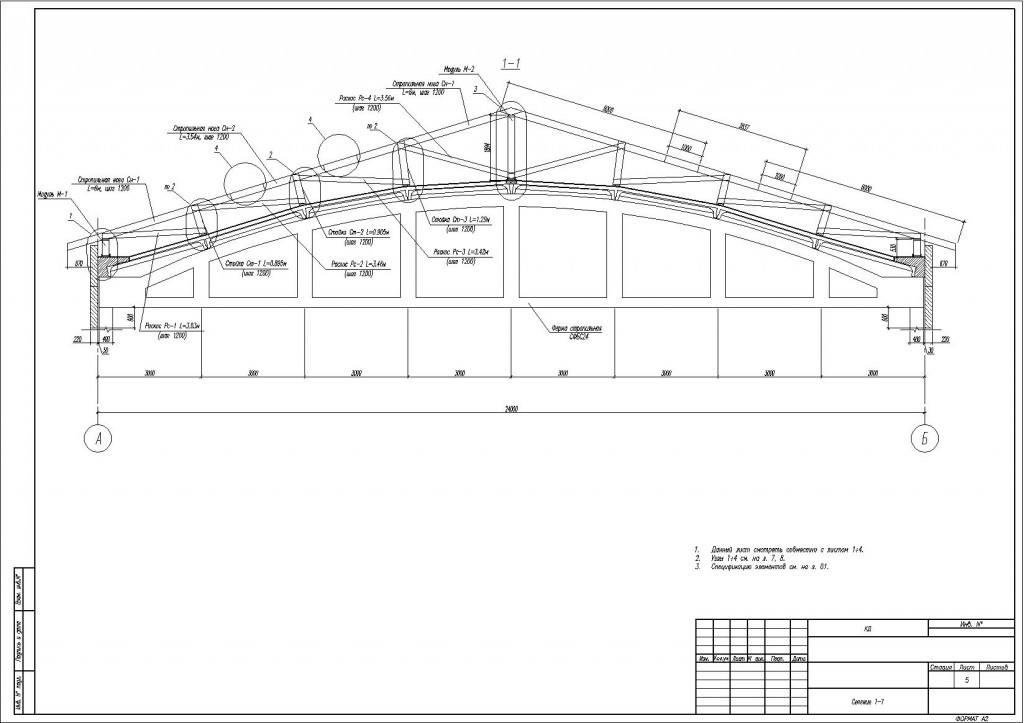

Состав: Схема расположения прогонов, модулей, стоек, стропил, Модули М-1, М-2, Узлы 1, 2, 5, 6, 3, 4, 7, Сечение 1-1, 2-2 Язык документа
