Сферический резервуар

Резервуар Объем, в м - 5200
Удельный вес жидкости, в г/см -0,92
Место установки - Батуми
Материал - Ст3сп

Оболочковые конструкции разделяют на две группы.
К первой группе относятся резервуары и другие изделия, предназначенные для хранения невзрывоопасных и неядовитых жидкостей и газов при давлении Р=0, 005 МПа, температуре Т=100оС, эти конструкционные узлы изготавливают согласно общим правилам проектирования и требованиям эксплуатации промышленных сооружений.
Ко второй группе относят котлы, работающие под высоким давлением эксплуатация которых находится под особым наблюдением. Газгольдеры постоянного объёма могут быть со сферическим днищем, а так же в форме сферы. При замене цилиндрически резервуаров сферическими достигается экономия металла около 20%...

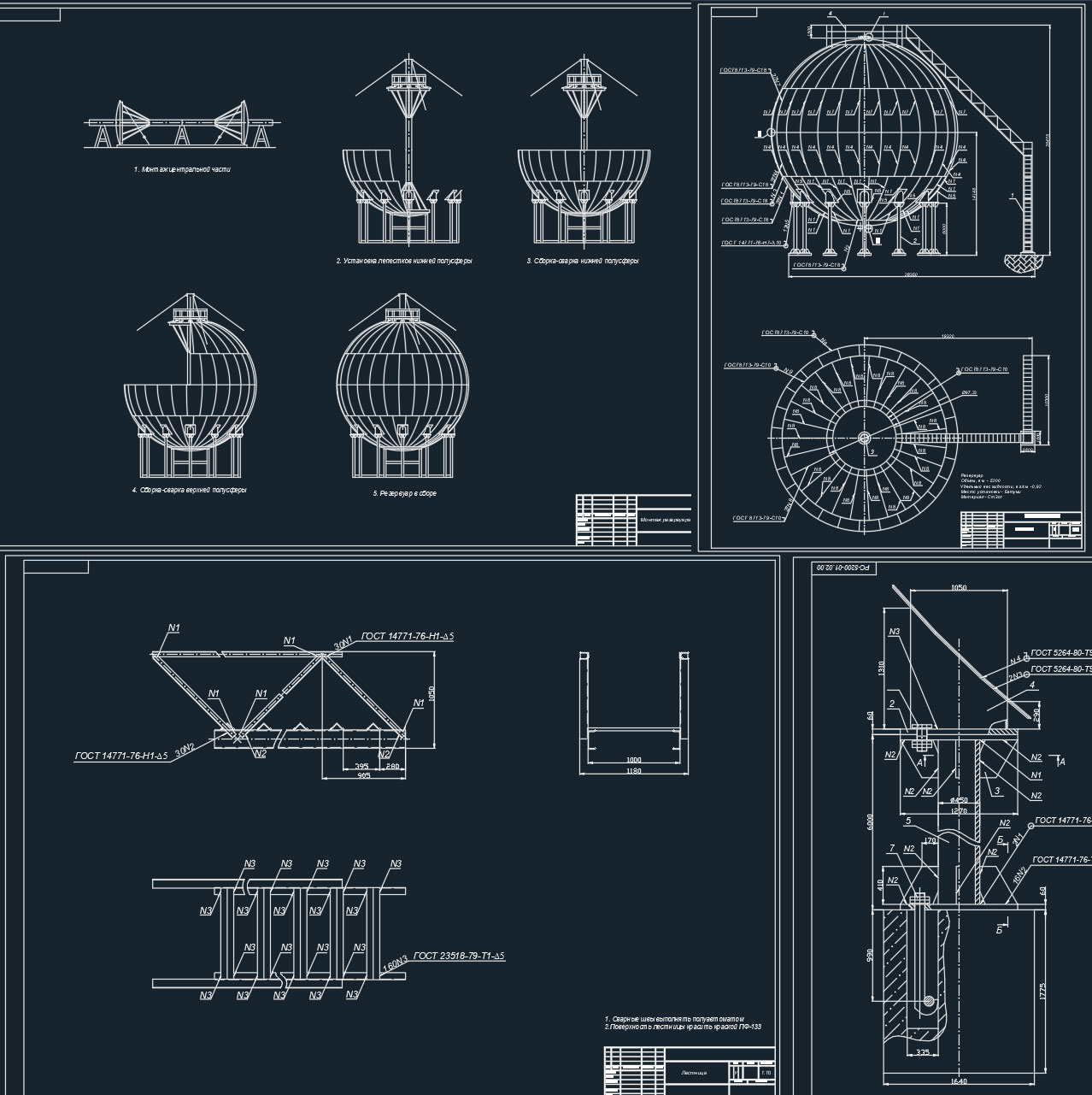

Состав: Общий вид, Узлы, Лестница, Монтаж резервуара, Спецификации Язык документа

Софт: DWG

Просмотр файлов
chertej/Lestnizza.dwg
chertej/Montaj rezervuara.dwg
chertej/Obshchij vid.dwg
chertej/UzlbI.dwg
chertej/СПЕЦИФ.DOC
chertej/СПЕЦИФ2.DOC
chertej
