П-образная металлическая лестница

Марш лестничный. П-образная металлическая лестница с деревянными ступенями для частного дома, состоящая из двух маршей и устанавливаемая к торцам плит перекрытия.

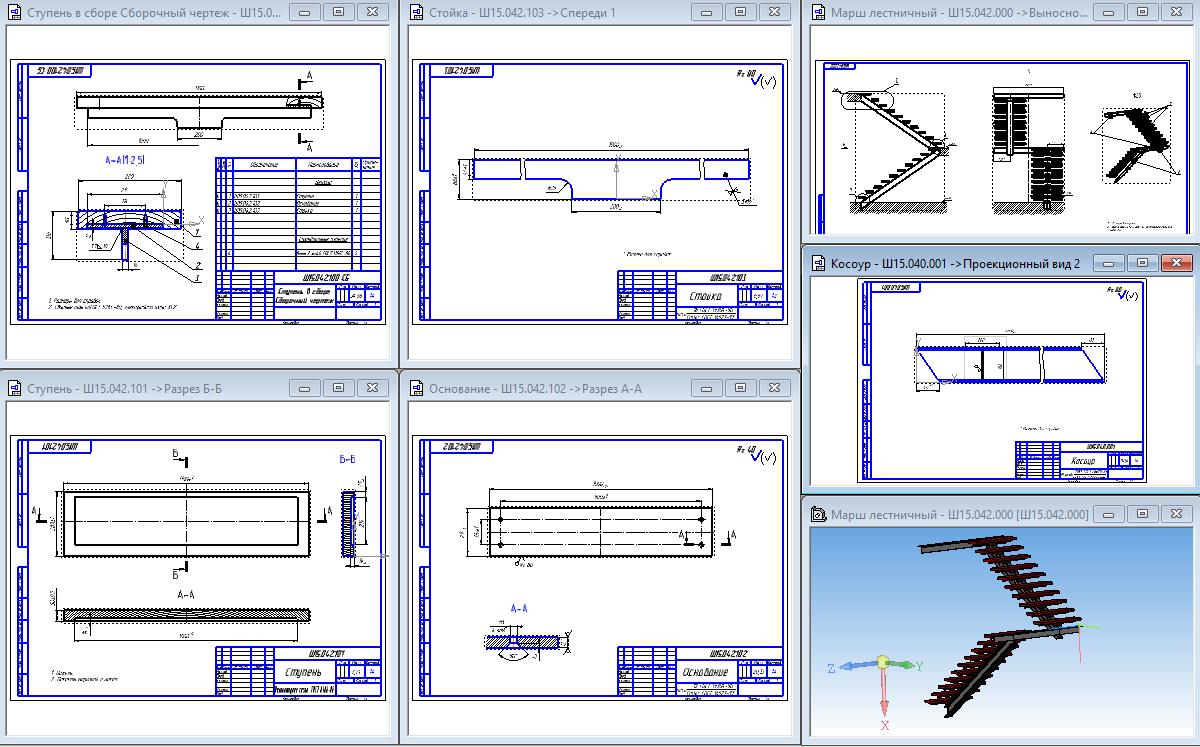

Состав: 3D-модель, полный комплект конструкторской документации

Софт: КОМПАС-3D 15

Файлы:
Стойка - Ш15.042.103.m3d
Марш лестничный - Ш15.042.000.cdw
Ступень в сборе Сборочный чертеж - Ш15.042.100 СБ.cdw
Основание - Ш15.042.102.cdw
Основание - Ш15.042.102.m3d
Ступень в сборе - Ш15.042.100.a3d
Косоур - Ш15.040.001.cdw
Косоур - Ш15.040.001.m3d
Ступень - Ш15.042.101.cdw
Ступень - Ш15.042.101.m3d
Стойка - Ш15.042.103.cdw
Марш лестничный - Ш15.042.000.a3d
Уголок - Ш15.042.002.m3d
