Стальной каркас одноэтажного промышленного здания в городе Магнитогорск.

Курсовой проект за 8 семестр на специальности БПГ в УГНТУ. Металлические конструкции.
Тема проекта: Стальной каркасодноэтажного промышленного здания в городе Магнитогорск.

Поперечная рама состоит из колонн и ригеля.
В однопролетных зданиях колонны обычно жестко соединяются с фундаментом и ригелем.
Колонны ступенчатые: сплошного вверху и сквозного внизу сечения.
Ригель применяют из унифицированных строительных ферм.
Компоновка поперечной рамы начинается с назначения основных размеров конструкций. Все размеры рамы по вертикали привязываются к отметке пола, а по горизонтали - к осям здания.

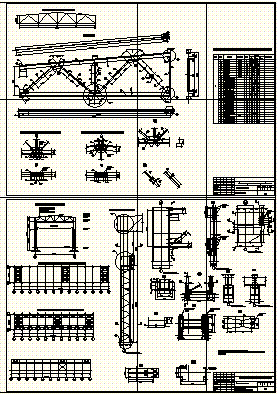

Состав: Схема поперечной рамы М1:200. Схема связей М1:500 Колонна крайняя М1:50.Разрезы М 1:20 Узлы сопряжения М 1:20 Ферма М1:25. Узлы М1:20 Язык документа

Софт: AutoCad

Каталог / Строительство / Металлоконструкции / Стальной каркас одноэтажного промышленного здания в городе Магнитогорск.

Просмотр файлов
металлы/
металлы/МеталлыКП.docx
металлы/МК2 8 семестр.dwg
