Строительство котельной мощностью 1.674МВт, часть АР

Исходные данные.
1.1 Данный проект разработан для стр-ва котельной мощностью 1.674МВт, расположенной по адресу: Калининградская область, Полесский район, Полесский район, г. Полесск, ул. Школьная, д.3.
1.2 Проект разработан на основании технологического задания, согласованного с заказчиком. За относительную отметку 0.000 принята отметка чистого пола котельной, что соответствует абсолютной отметке.
1.3 Постоянные рабочие места в здании отсутствуют. Здание одноэтажное, отапливаемое, категория по пожароопасности Г. В данном разделе разработаны основные архитектурные решения здания. Конструктивные решения несущих и технологических металлических и ж/б конструкций, а также технологические решения оборудования и инженерных сетей разработаны в соответствующих разделах проекта.
1.4 Сооружение относится ко II классу ответственности зданий и сооружений; при расчете конструкций учтен коэффициент надежности по ответственности К=0.95, класс конструктивной пожарной опасности СО, класс функц. пожарной опасности Ф5.1, степень огнестойкости II.
1.5 Характеристики района строительства: - район строительства IIIБ - расчетная снеговая нагрузка 120кг/м2 - нормативная ветровая нагрузка 38кг/м2 - временная нормативная 200 кг/м2. - расчетная зимняя температура воздуха минус 19° С, -расчетная температура внутреннего воздуха плюс 5°С.
1.6 Внутреннюю отделку, полы выполнять согласно СНиП 3.04.01-87 "Изоляционные и отделочные покрытия".
1.7 Изготовление и монтаж конструкций вести согласно требованиям: - СНиП 3.01.01.85 "Организация строительного производства; - СНиП 3.01.04-87 "Приемка в эксплуатацию законченных строительством объектов. Основные положения."; - СНиП 3.03.01-87* "Несущие и ограждающие конструкции"; - СНиП 12-03-2001, СНиП 12-04-2002 "Безопасность труда в строительстве". При эксплуатации здания котельной должны выполняться противопожарные требования, предусмотренные ППБ01-93 р.3.

Основные конструктивные указания
2.1 Фундаменты - монолитная железобетонная плита, арматура кл. А III. Фундамент под дымовые трубы - монолитный железобетонный стаканного типа, арматура кл. А III. Для защиты ж.б. конструкций от коррозии предусмотрено:
-фундаментная плита;
-бетонная подготовка толщ.100мм;
-плита из пеноплекса;
-все бетонные поверхности, соприкасающиеся с грунтом, обмазать горячим битумом 2.2 Материал наружных стен - трехслойные минераловатные сэндвич - панели толщиной 100 мм, материал кровли - кровельные трехслойные минераловатные сэндвич - панели толщиной 150мм.
2.3 Цоколь выполнен кладкой из полнотелого кирпича. Уклон кровли принят i=0,08. Отвод воды с кровли - неорганизованный. Отмостка вокруг здания, асфальтовая шириной 940мм. Крыльцо в одну ступень у входа из тяжелого бетона кл. В15 на щебеночном основании.

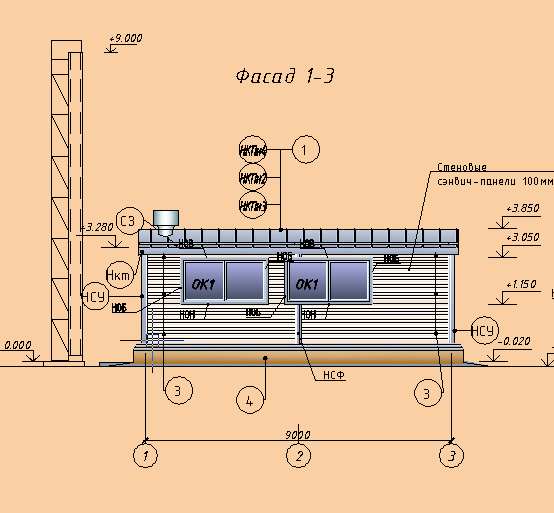

Состав: Архитектурные решения, план, фасады, узлы (8 листов) Язык документа

Софт: AutoCAD
