Струенаправляющая дамба

Дамба струенаправляющая

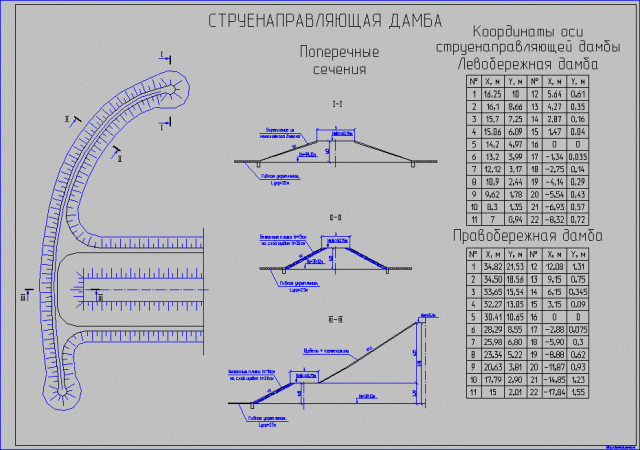

инженерное сооружение в виде укрепленной непереливаемой насыпи, обеспечивающее равномерный подвод пойменных вод в отверстие моста и регулирование подмостового потока.
По очертанию в плане различают:
- грушевидная - струенаправляющая дамба грушевидной формы в плане, голова которой примыкает к насыпи;
- прямолинейная - струенаправляющая дамба прямолинейной формы, отжимающая подмостовой поток от опор, защищая их от подмыва;
- шпоровидная - дамба, радиус кривизны которой возрастает от минимального значения в голове ее до наибольшего в створе моста.
По положению относительно оси моста различают: верховые и низовые дамбы. Низовые дамбы прямолинейны или имеют малую кривизну и обычно в два раза короче верховых.

Состав: ВО

Софт: dwg

Каталог / Строительство / Струенаправляющая дамба
