Технологическая карта на монтаж конструкций нулевого цикла (школа на 11 классов)

Смоленский филиал МИИТ кафедра РОАТ "Здания и сооружения на транспорте"
В данном курсовом проекте разработана технология производства работ нулевого цикла для общественного здания - школа на 11 классов (422 учащихся). Здание запроектировано с фундаментом ленточного типа сборном исполнении и со сборным фундаментом стаканного типа .
глубина заложения – 3,2 м и 1,8
дальность возки грунта 3 км.
Условия строительства полевые;
Тип грунта супесь;
Производство работ нулевого цикла заканчивается раскладкой плит перекрытия.
В данном проекте произведен расчет следующих видов работ: зем-ляные работы, монтажные работы, бетонные работы.

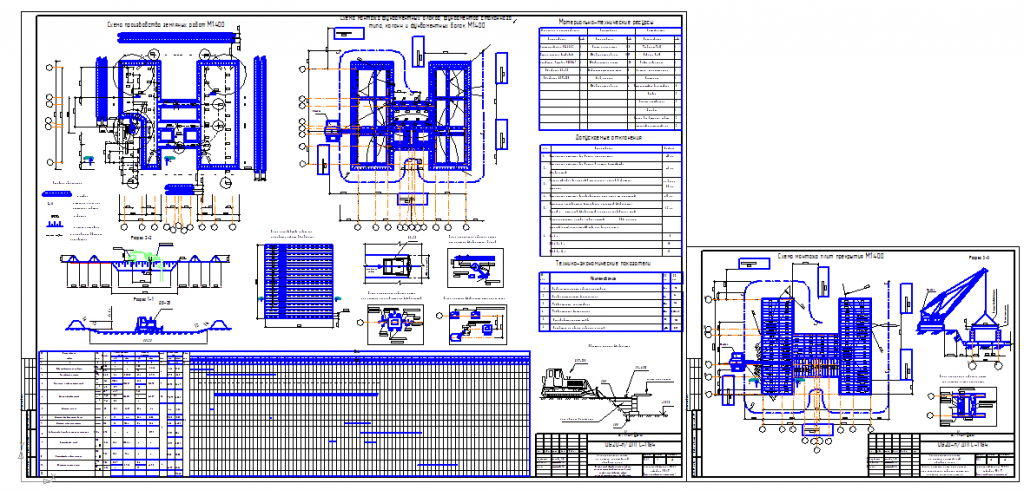

Состав: Схема производства земляных работ, схема монтажа фундаментыных блоков, график производства работ, схема обратной засыпки фундамента, схема монтажа плит перекрытия, схема организации рабочего места при монтаже плит перекрытия. Записка. Язык документа

Софт: Компас v12

Каталог / Строительство / Проекты домов / Технологическая карта на монтаж конструкций нулевого цикла (школа на 11 классов)

Просмотр файлов
КП.docx
КПШКА.frw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
