Технологическая линия по производству железобетонных ригелей

СМиСТ Целью данного курсового проекта является проектирование технологической линии по производству железобетонных ригелей, производительностью 25 000 м3 в год.
Примеры условного обозначения ригелей:
Ригель типа РДП высотой 450 мм, длиной 5560 (типовой размер РДП 4.56) с преднапряженной арматурой класса Ат-V под нагрузку 5000 кгс/м:
РДП 4.56-50 АтV
Ригель типа РОР высотой 600 мм, длиной 2560 мм (типовой размер 6.26) с ненапрягаемой арматурой под нагрузку 4000 кгс\м
РОР 6.26-40 [2]
Железобетонные ригели предназначены для применения в строительстве многоэтажных каркасных общественных и производственных зданий с неагрессивной, слабоагрессивной и среднеагрессивной газовой
средой.
Ригели являются несущими конструкциями линейного типа
Ригели железобетонные изготавливаются в соответствии с техническими условиями ТУ 66-16-75-67 по рабочим чертежам серии 1.020-1\83. [2]

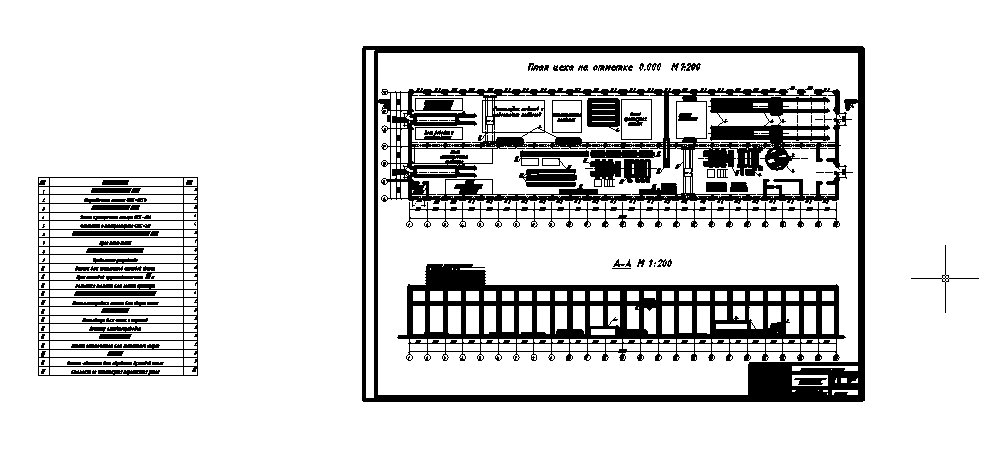

Состав: План цеха на отметке 0.000 Продольный разрез формовочного цеха + ПЗ Язык документа

Софт: AutoCAD 7

Каталог / Строительство / Технологическая линия по производству железобетонных ригелей

Просмотр файлов
Цех.dwg
технология бетона.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:


Рейтинг: 400

Софт: AutoCAD 2016

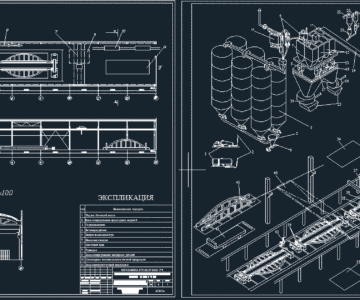

Состав: 1. Генеральный план (1:500); 2, 3. Главный производственный корпус (План на отм. 0.000; Разрезы 1-1, 2-2, 3,-3; Узлы 1, 2, 3; ); 4. Организация производства (График производственного процесса, циклограмма работы мостового крана); 5. Ямная пропарочная камера тепловой обработки (Технологическая схема, план-схема, план и разрезы ЯПК); 6. Карта технологического процесса ((ПК72.15) Требования к бетону, сырьевым материалам, арматурной стали, организация рабочих мест, строповка, складирование); 7. Расчёт строительной конструкции (Опалубочный чертёж; Разрезы 1-1, 2-2, 3,-3; Узлы I, II, III; Расчётные схемы); 8. Автоматизация производства (Структурная схема управления производством многопустотных плит перекрытия; Функциональная схема ямной пропарочной камеры); Сводные технико-экономические показатели проекта.
