Теплогазоснабжение и вентиляция трехэтажного жилого дома

КнАГТУ, Кадастра и геодезии, Теплогазоснабжение 2012

Проектируемый жилой дом – трехэтажный с двумя квартирами на этаже: 5-ти комнатная общей площадью 87 м2 и 4-х комнатная общей площадью 76 м2. Среднее число жильцов в 5-ти комнатной квартире – 5 чел, в 4-х комнатной – 4 человека, исходя из нормы 18 м2 на одного человека. В доме имеется мусоропровод и лифт.
Здание панельного типа с неэксплуатируемым подвалом, чердаком и скатной кровлей.
1 Вариант задания – 7
2 Район строительства – г. Бикин
3 Количество этажей – 3
4 Высота этажа – 3 м.
5 Высота подвала – 2,8 м.
6 Ориентация главного фасада – северо-запад
7 Теплоснабжение - централизованное
8 Расчетная температура первичного теплоносителя – 145 оС
9 Здание подключено к уличной тепловой сети
10 Внутренняя температура =+20 оС
11 Температура наиболее холодной пятидневки обесп. 0,92 = –32 оС
12 Средняя температура периода со средней суточной температурой воздуха  80С = - 9,1 оС
13 Продолжительность периода со средней суточной температурой воздуха  80С = 208 суток

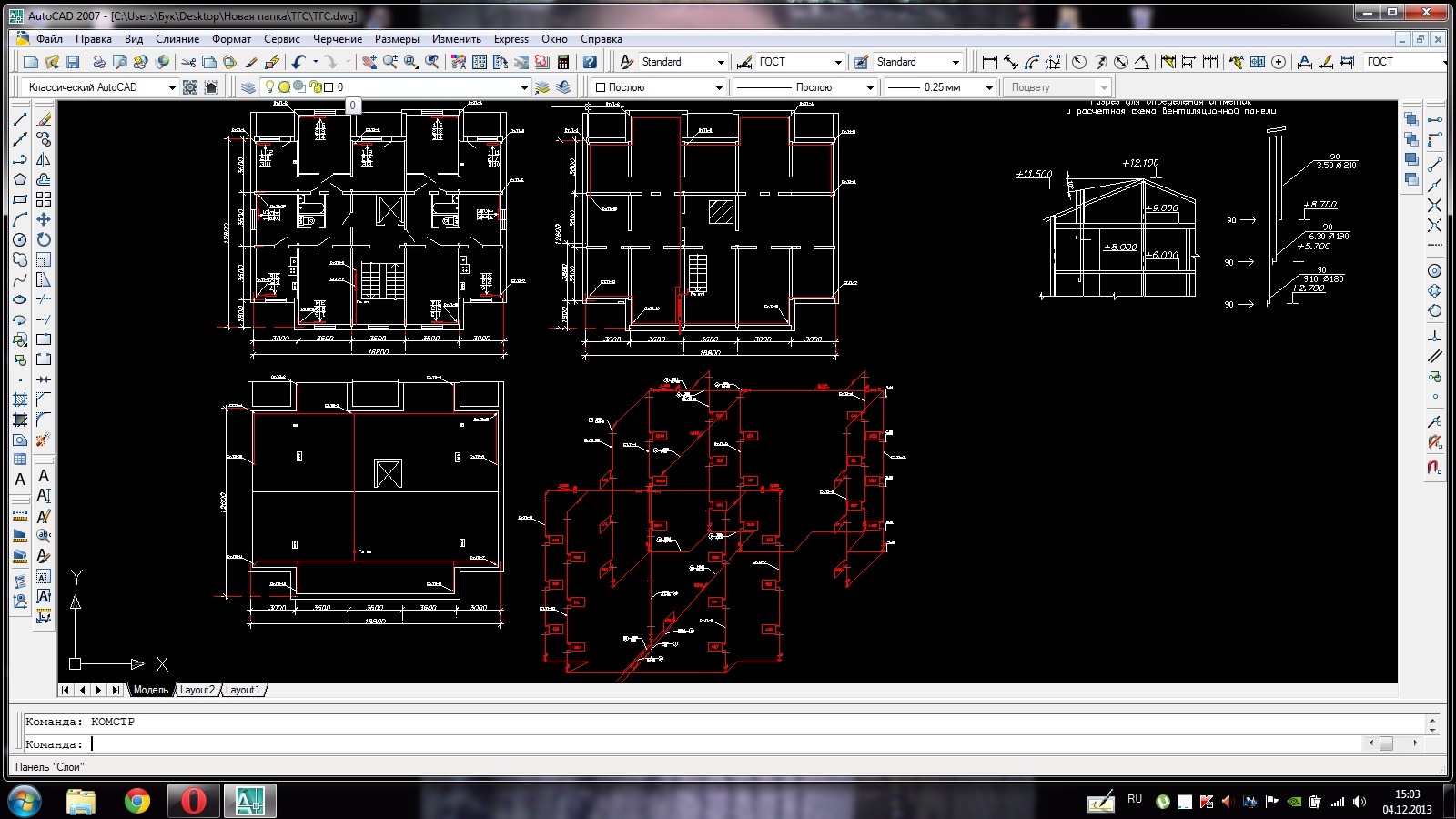

Состав: ПЗ, чертеж аксонометрическая сжема системы отопления, план первого этажа, подвала. Разрез вентиляции Язык документа

Софт: AutoCAD 2007

Каталог / Строительство / Теплогазоснабжение и вентиляция трехэтажного жилого дома

Просмотр файлов
ТГС/ТГС.dwg
ТГС/ТГСиВ.docx
