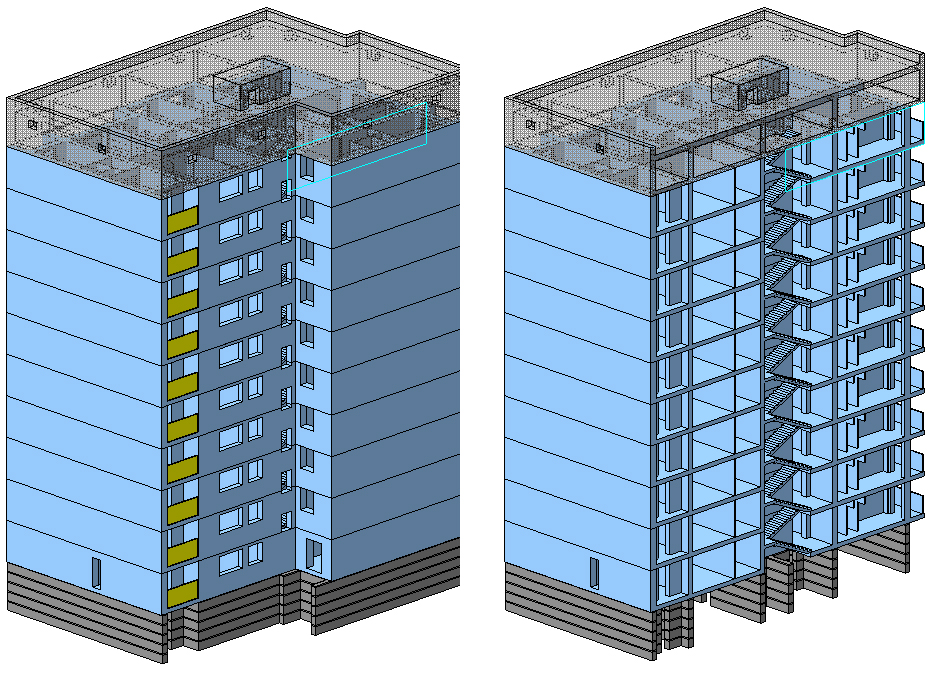

Трехмерная модель многоэтажного здания

Модель создана на основе полуслепых копий с выполненных вручную чертежей.
Конечно же в реальном проекте и состав модели и порядок ее построения были бы иными (вполне могло бы обойтись и без 3D).
Тем не менее, задачи, для решения которых задумывалась модель, были решены.
В модели три детали: «Техподполье», «Типовой этаж» (она же «Отметка 000») и «Крыша».
Главная деталь — «Типовой этаж», а в ней «маньячный» эскиз «Планировка».
«Маньячный», потому что в нем отрезками отрисованы границы стен, на отрезки наложены параметрические ограничения; проставлены размеры, часть которых перевязана между собой, часть связана со специально созданными переменными.
У первого («Отметка 000») и последующих этажей файл-источник один.
Отличия этажей - за счет операций, отключенных во вставках этажей, начиная со 2-го.
Отключены они через внешнюю переменную «Zero». Через эту же переменную включены отверстия во втором компоненте техподполья.
Если бы модель готовил в V13, для эскизирования планировки использовал бы мультилинии.
А вместо одного «маньячного» эскиза построил бы, как минимум, три: каждый для стен с одной толщиной

Состав: 3D модель Язык документа

Софт: Компас V13 SP2
