Ворота распашные с доводчиком

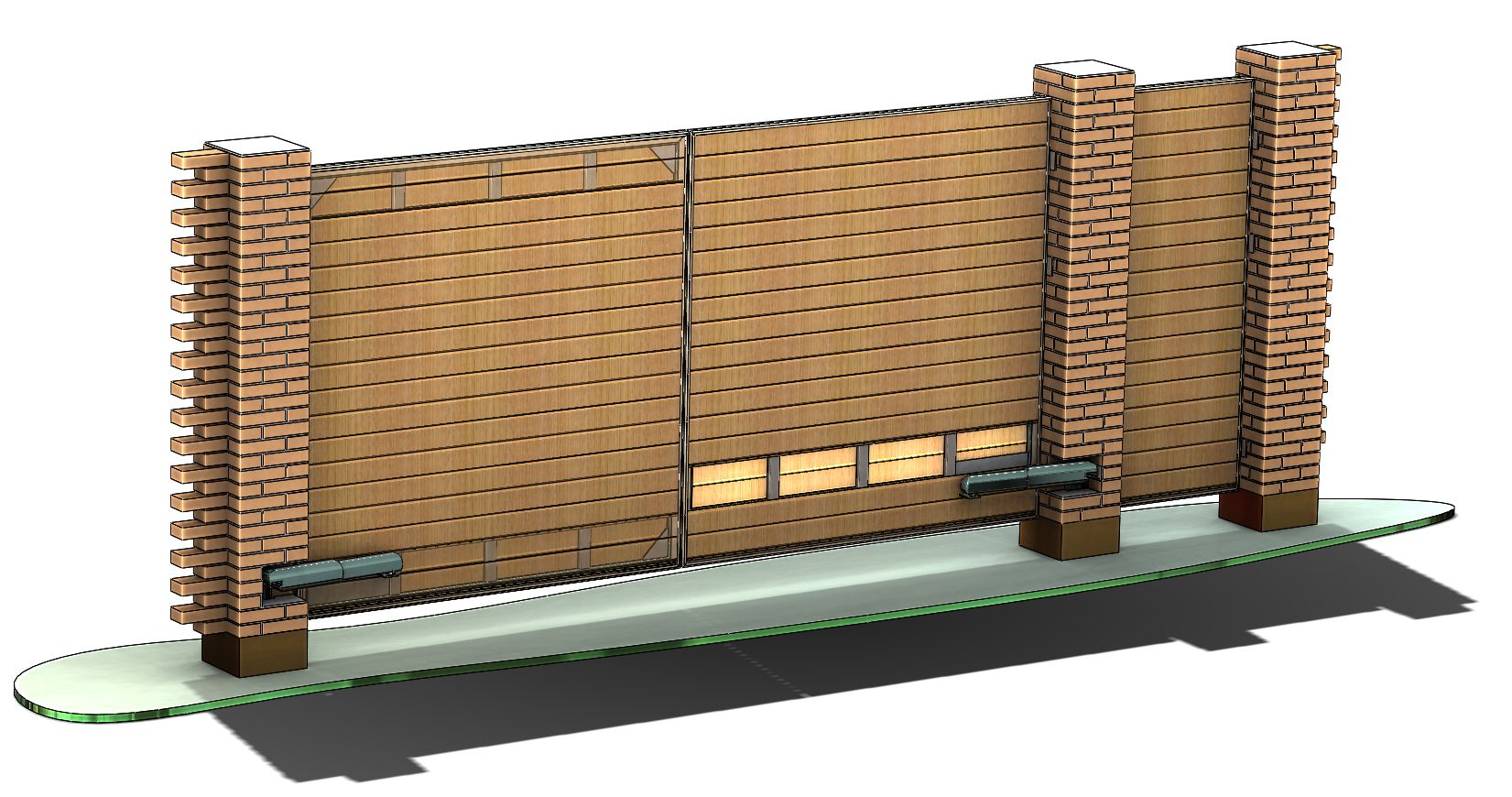

Распашные ворота с доводчиком ATI модель A3024N. доводчик прорисован примерно по габаритам. Ворота имеют сварной каркас из трубы 60х30х3мм, обшиты сайдингом "евробрус", который заделан в стартовую планку. Петли под ворота должны быть Ф30мм (не показаны).

Состав: 3d сборка, детали, чертежи Язык документа

Софт: SolidWorks 2013

Файлы:
Копия проекта_распашные ворота/
Копия проекта_распашные ворота/rСтартовая планка_50х15х20_l=2500.SLDPRT
Копия проекта_распашные ворота/rПривод корпус малый.SLDPRT
Копия проекта_распашные ворота/rЗеркально отразитьСтартовая планка_50х15х20_l=25001.SLDPRT
Копия проекта_распашные ворота/rмонтажная пластина.SLDPRT
Копия проекта_распашные ворота/rЗеркально отразитьСайдинг евробрус эко1.SLDPRT
Копия проекта_распашные ворота/rКосынка.SLDPRT
Копия проекта_распашные ворота/25труба 60х30х3 2200мм.SLDDRW
Копия проекта_распашные ворота/rтруба внутренняя.SLDPRT
Копия проекта_распашные ворота/rЗеркально отразитьПривод корпус малый.SLDPRT
Копия проекта_распашные ворота/rКладка столба.SLDASM
Копия проекта_распашные ворота/rЗеркально отразитьтруба 60х30х3 1970мм.SLDPRT
Копия проекта_распашные ворота/rзамазка_1_верх.SLDPRT
Копия проекта_распашные ворота/rПривод корпус большой.SLDPRT
Копия проекта_распашные ворота/rСайдинг евробрус эко.SLDPRT
Копия проекта_распашные ворота/25труба 60х30х3 1970мм.SLDDRW
Копия проекта_распашные ворота/rpp 8645_gost.sldprt
Копия проекта_распашные ворота/rЗеркально отразитьСайдинг евробрус эко.SLDPRT
Копия проекта_распашные ворота/Косынка.SLDDRW
Копия проекта_распашные ворота/rВоротина левая_вход.SLDASM
Копия проекта_распашные ворота/r25Стартовая планка_50х15х20_l=1970.SLDPRT
Копия проекта_распашные ворота/rЗеркально отразитьВоротина левая_вход.SLDASM
Копия проекта_распашные ворота/rКладка столба_среднего.SLDASM
Копия проекта_распашные ворота/r25Сайдинг евробрус эко.SLDPRT
Копия проекта_распашные ворота/rЗеркально отразитьтруба 60х30х3 2200мм.SLDPRT
Копия проекта_распашные ворота/rЗеркально отразитьПривод корпус большой.SLDPRT
Копия проекта_распашные ворота/25Воротина левая_вход.SLDDRW
Копия проекта_распашные ворота/rКирпич целый.SLDPRT
Копия проекта_распашные ворота/r25Воротина левая_вход.SLDASM
Копия проекта_распашные ворота/rтруба 60х30х3 1970мм.SLDPRT
Копия проекта_распашные ворота/rнакладка для доводчика.SLDPRT
Копия проекта_распашные ворота/rЗеркально отразитьстворка.SLDPRT
Копия проекта_распашные ворота/r25труба 60х30х3 2200мм.SLDPRT
Копия проекта_распашные ворота/rЗеркально отразитьСтартовая планка_50х15х20_l=2500.SLDPRT
Копия проекта_распашные ворота/rтруба 60х30х3 2200мм.SLDPRT
Копия проекта_распашные ворота/rЗеркально отразитьСтартовая планка_50х15х20_l=1970.SLDPRT
Копия проекта_распашные ворота/накладка для доводчика.SLDDRW
Копия проекта_распашные ворота/Воротина левая_вход.SLDDRW
Копия проекта_распашные ворота/rang eq 8509_gost.sldprt
Копия проекта_распашные ворота/rПроект с воротами_сборка.SLDASM
Копия проекта_распашные ворота/rстворка.SLDPRT
Копия проекта_распашные ворота/rзамазка_1.SLDPRT
Копия проекта_распашные ворота/rЗеркально отразитьмонтажная пластина.SLDPRT
Копия проекта_распашные ворота/rзамазка.SLDPRT
Копия проекта_распашные ворота/r25Стартовая планка_50х15х20_l=2500.SLDPRT
Копия проекта_распашные ворота/rЗеркально отразитьСтартовая планка_50х15х20_l=19701.SLDPRT
Копия проекта_распашные ворота/rСтартовая планка_50х15х20_l=1970.SLDPRT
Копия проекта_распашные ворота/Проект с воротами_сборка.SLDDRW
Копия проекта_распашные ворота/r25труба 60х30х3 1970мм.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Rom_san
Дата: 2017-10-10
Просмотры: 581
6 комментариев
    1

    а размеры уточните??

    2

    Проем калитки 940мм, проем ворот 4520мм, высота 2250мм, во вложении эти размеры указаны на чертеже

    3

    Какая масса ворот в собранном виде? Имеется ли конструкция столбов с фундаментами в проекте?

    4
    Пользователь

    Масса одной створки небольшая, не помню, с запасом проходит под доводчик. Смотри массу в свойствах 3д модели. Столбов с фундаментом нет.

    5

    На превьюшке какая-то сложная врезка в кирпичный столб, а говорите в проекте конструкции столбов нету...
    Ворота в воздухе висеть что ли будут?
    Картинка и сама идея красивые, а проект не полный.

    6
    Пользователь

    Спрашивал про фундамент под столбы, я ответил. Делал заказчику по факту имеющихся кирпичных столбов. Вырезка согласована с поставщиками доводчика.
