Здание механической очистки

Проект "Здание механической очистки" стадия проект, раздел Архитектурно-строительный, место строительства город Уфа.

Уфимский государственный нефтяной технический университет
Самостоятельное структурное подразделение "УГЦ Стройтехэкспертиза"
Уфа 2012

Данной частью проекта предусматривается проектирование «Здания механической очистки» (заказчик: МУП "Водоканал" с. Мраково; генпроектировщик: ЗАО УП "Росводоканал"
Настоящий раздел включает в себя проектирование здания механической очистки.
Природно-климатические условия района строительства приняты по СНиП 23-01-99 «Строительная климатология». Согласно СНиП с. Мраково находится на территории Республики Башкортостан и характеризуется следующими параметрами:
а) по СНиП 23.01-99 (2003) «Строительная климатология»:
- климатический район строительства - IВ;
-зона влажности - нормальная;
-температура наружного воздуха наиболее холодной пятидневки - минус 350/С;
б) по СП 20.13330.2011 «Нагрузки и воздействия»
-расчетная снеговая нагрузка: 320кг/м2/ (V снеговой район);
-нормальная ветровая нагрузка: 30кг/м2/ (II ветровой район);
-расчетная сейсмичность: отсутствует;
-нормативная глубина промерзания грунта - 1,8м;
Уровень ответственности здания - II, коэффициент надежности по назначению - 0,95.
Степень долговечности -II; степень огнестойкости - III; класс конструктивной пожарной опасности С2.
Здание не отапливаемое.
За относительную отметку 0,000 принят уровень чистого пола первого этажа.
Отчет об инженерно-геологических изысканиях заказчиком не предоставлен, основанием фундаментов будет служить уплотненный строительный мусор с характеристиками: плотность - 1.90 кг/м3/; угол внутреннего трения - 16°; показатель текучести - 0.34; коэффициент пористости - 0.946; модуль упругости - 12МПа.
Относительно интенсивности образования карстовых провалов площадка строительства отнесена к V категории (устойчивая).
Несущие конструкции приняты следующие:
- фундамент - свайный; длина свай 5 м, диаметр свай 250мм; ростверк монолитный сечением
500х300 (h) мм;
- стены - керамзитобетонные;
- перекрытия - балочные из бруса сеч. 50х200(h)мм.

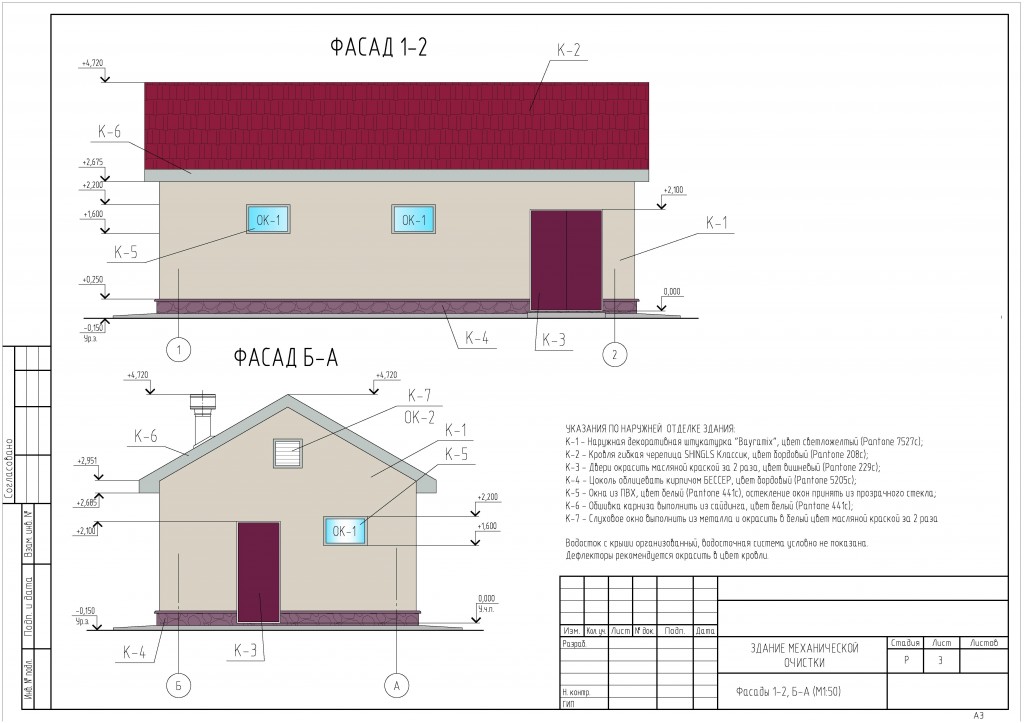

Ограждающие конструкции приняты следующие:
- наружные стены -керамзитобетонные;
- крыша - двухскатная деревянная из стропильных ног сеч. 50х200(h)мм, расположенных с шагом
650 мм.
- кровля -гибкая черепица.
Все деревянные элементы каркаса здания обработать антисептиком и антипиреном по типу "Биодекор".
Полы в здании устраивать после монтажа технологического оборудования.

Состав: Полный раздел АС Язык документа

Софт: AutoCAD 2007
