Жилой дом двухэтажный в г.Сочи

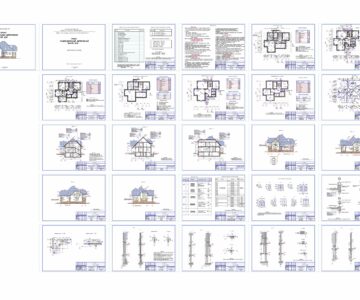

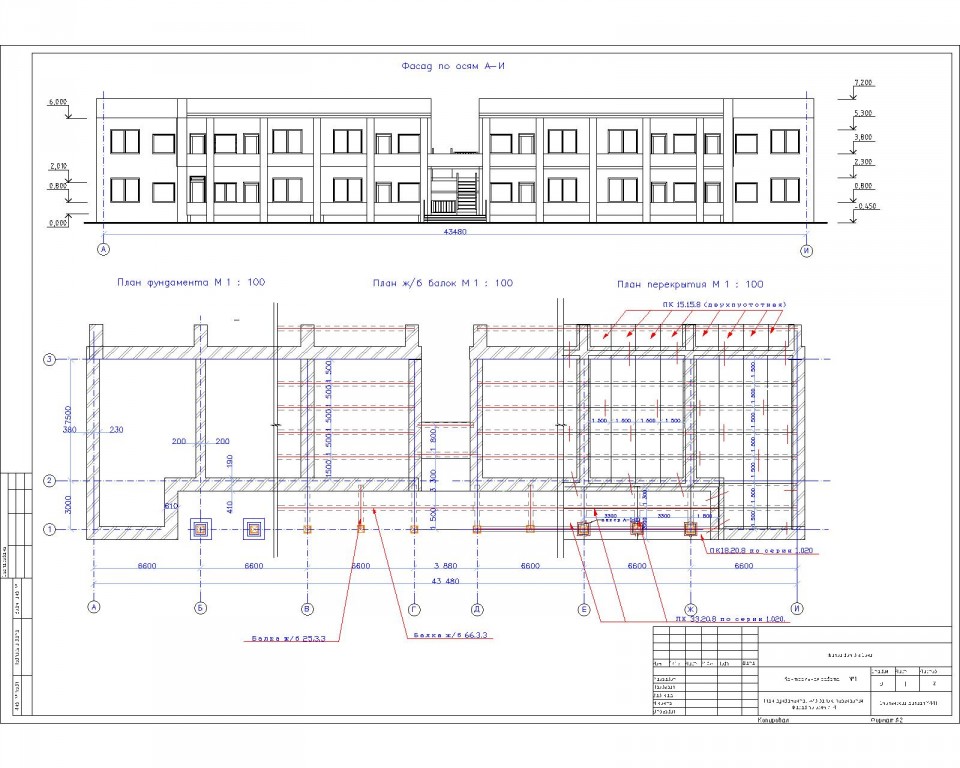

Проект разработан для строительства двухэтажного односекционного жилого дома галерейного типа в застройке железнодорожного поселка в городе Сочи. Фасад, План фундамента, перекрытия, покрытия, План 1го, 2го этажей, Разрез

Смоленский Филиал «Московский Государственный Университет Путей Сообщения»
Специальность «Промышленное и гражданское строительство»
Контрольная работа №1 по дисциплине «Архитектура»
Тема: «Жилой дом в г.Сочи»
Смоленск 2012 г.

Климатический район строительства IV Б.
Средняя температура наружного воздуха:
- наиболее холодного периода – -30C
- наиболее жаркого периода – +26.60C
Средняя температура наиболее:
- холодных суток – -90C
- пятидневки –-50C
Относительная влажность воздуха:
- наиболее холодного месяца – 72%
- наиболее теплого месяца – 77%

Под проектируемый жилой дом отводится площадка, расположенная в системе в застройки группы жилых зданий микрорайона крупного железнодорожного поселка. Площадка имеет спокойный рельеф. При разработке проекта предусмотрено максимальное сохранение зеленых насаждений, соблюдение норм инсоляции жилых помещений, организация подходов и подъездов к жилому дому.

Грунты основания – супесь. Расчетный уровень грунтовых вод 2,5 м. Отвод поверхностных вод осуществляется самотеком в сторону естественного уклона рельефа к дождевым колодцам.

Глубина промерзания грунта для данного климатического района составляет 0,8 м.

Общее количество квартир:
двухкомнатных – 8;
однокомнатных – 4.

Состав: Фасад, План фундамента, перекрытия, покрытия, План 1го, 2го этажей, Разрез, ПЗ Язык документа

Софт: AutoCAD

Каталог / Строительство / Жилой дом двухэтажный в г.Сочи

Просмотр файлов
Конторльная работа по архитектуре.docx
1 этаж.dwg
2 этаж.dwg
Р-6.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
