Жилой панельный дом 5 этажей

Жилой дом улучшенной планировки в городе Гродно, республика Беларусь. Состоит из 1 секции в 5 этажей

УО «ГРОДНЕНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМ. Я. КУПАЛЫ»
Кафедра «Строительное производство»
Курсовой проект по дисциплине «Архитектура»
Тема: «Гражданское здание из крупноразмерных элементов»

Объемно-планировочное решение здания
Тема проекта «Гражданское здание из крупноразмерных элементов». Строительство данного жилого дома предусмотрено в городе Гомеле, Республики Беларусь.
В плане здание имеет прямоугольную форму с выступами. Размеры здания по координационным осям составляет: в осях А-Г – 12,6 м; в осях 1-15 – 40,8 м.
Тип здания – жилой, двухсекционный дом. Здание пятиэтажное с высотой этажа 2,8 м.
Секция четырехквартирная: однокомнатная, 3 двухкомнатных в плане, общей площадью 42,11 м2, 61,16 м2 , 57,88 м2 и 64,49м2 соответственно.
Однокомнатная квартира имеет прямоугольную форму с лоджией, имеющей выход из комнаты. В квартире находятся следующие помещения: прихожая, общая комната, кухня и совмещенный санитарный узел.
Двухкомнатная квартира общей площадью 61,16 м2 имеет зону дневной активности, которая состоит из прихожей, кухни, общей комнаты. Индивидуальная зона представлена такими помещениями, как: спальня и раздельный санитарный узел. Квартира имеет г-образную в плане форму с лоджией, которая имеет выход из общей комнаты.
Двухкомнатная квартира общей площадью 57,88 м2 имеет зону дневной активности, которая состоит из прихожей, кухни, общей комнаты. Индивидуальная зона представлена такими помещениями, как: спальня и раздельный санитарный узел. Квартира имеет прямоугольную форму с лоджией, которая имеет выход из общей комнаты.
Двухкомнатная квартира общей площадью 64,49 м2 имеет зону дневной активности, которая состоит из прихожей, кухни, общей комнаты. Индивидуальная зона представлена такими помещениями, как: спальня и раздельный санитарный узел. Квартира имеет прямоугольную форму с лоджией, которая имеет выход из общей комнаты

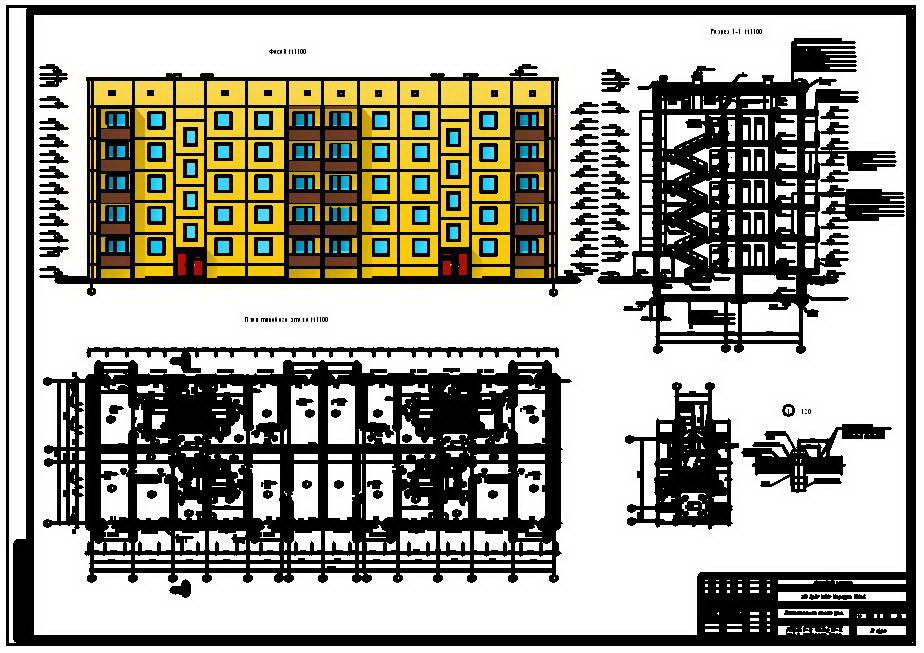

Состав: Кровля, план, Разрез, фасад, ПЗ Язык документа

Софт: AutoCAD

Просмотр файлов
Архитектура/plot.log
Архитектура/Архитекртура.doc
Архитектура/На печать панельный дом1.bak
Архитектура
Архитектура/На печать панельный дом1.dwg
