АН-26 Самолет пассажирский

Планер самолёта Ан-26 представляет собой цельнометаллический свободнонесущий, двухмоторный моноплан с высокорасположенным крылом, однокилевым вертикальным оперением с форкилем и двумя подфюзеляжными гребнями.

Крыло самолёта — высокорасположенное, свободнонесущее, прямоугольной формы в плане на участке между нервюрами № 7 и трапециевидной формы на участках от нервюр № 7 до законцовок. Состоит из трёх основных частей — центроплана, отъёмной и средней частей
Угол поперечного V крыла на участке между нервюрами № 12 равен 0°, а на участке консолей равен −2°. Угол установки крыла равен +3°. Крыло имеет разъёмы по нервюрам № 7 и 12 и делится на центроплан, две средние и две отъёмные части. Центроплан несёт в себе два отклоняющихся однощелевых закрылка, средние части крыла — по одному двухщелевому выдвижному закрылку, отъёмные части крыла — по две секции элеронов. Стыковка частей крыла между собой осуществляется при помощи профилей разъёма, фитингов и стыковых угольников.
Конструкция крыла — кессонного типа, состоит из 23-х нервюр, обшивки и стрингеров. Обшивка крыла имеет различную толщину на разных участках. Носки крыла для предотвращения обледенения имеют воздушный обогрев. В хвостовых частях крыла размещены валы управления закрылками и тяги управления элеронами.

Состав: Вид общий, Крыло Язык документа

Софт: Компас v14

Каталог / Транспорт / Авиация / АН-26 Самолет пассажирский

Просмотр файлов

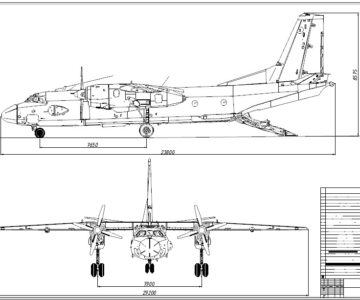

АН-26/Chertezh (1).cdw
АН-26/Krylo_Adil.cdw
АН-26
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
