АТП с канавным подъёмником

В данной дипломной работе рассматривается 6 разделов.
В первом разделе «Технико-экономическое обоснование» дано технико-экономическое обоснование существующего АТП, в котором отражена транспортная работа предприятия, ее подвижной состав и дана характеристика предприятия.
Второй раздел «Технологическая часть» включает в себя расчет производственной программы, годовых объемов работ, расчет численности рабочих и распределение их по объектам работ, количество постов обслуживания и т.п.
Третья «Организационная часть» содержит в себе информацию о том, какие методы и технологии используются на проектируемом участке, режимы работы, организацию управления производством, а также изображена функциональная схема процесса производства технического обслуживания.
В четвертой «Конструкторской» части приведен расчет основных элементов конструкции разрабатываемой установки для промывки масляных каналов. Предложено описание конструкции, назначение и техническая характеристика. А также составлена инструкция по эксплуатации.
Пятой частью является «Безопасность и экологичность проекта». В ней сведены основные потенциальные опасности травматизма на рабочих местах и мероприятия по их предотвращению. Также приведен расчет искусственного освещения для разрабатываемой зоны. Ко всему этому, в ней приведена схема грязесборника.
В последней части разместилась «Экономическая часть» проекта. В ней рассматривается проводимая реконструкция сточки зрения экономики, т.е. рассчитывается экономический эффект от проводимой реконструкции.

Технические характеристики
1.Грузоподъемность, кг 500
2.Выход рамы из-под автомобиля от продольнойоси автомобиля, мм 1700
3.Высота подъема, мм 600
4.Скорость подъема, м/мин 10
5.Мощность электродвигателя механизмаподъема, кВт 0,75
6.Мощность электродвигателя механизмапередвижения, кВт 3,0
7.Скорость передвижения, м/мин 10

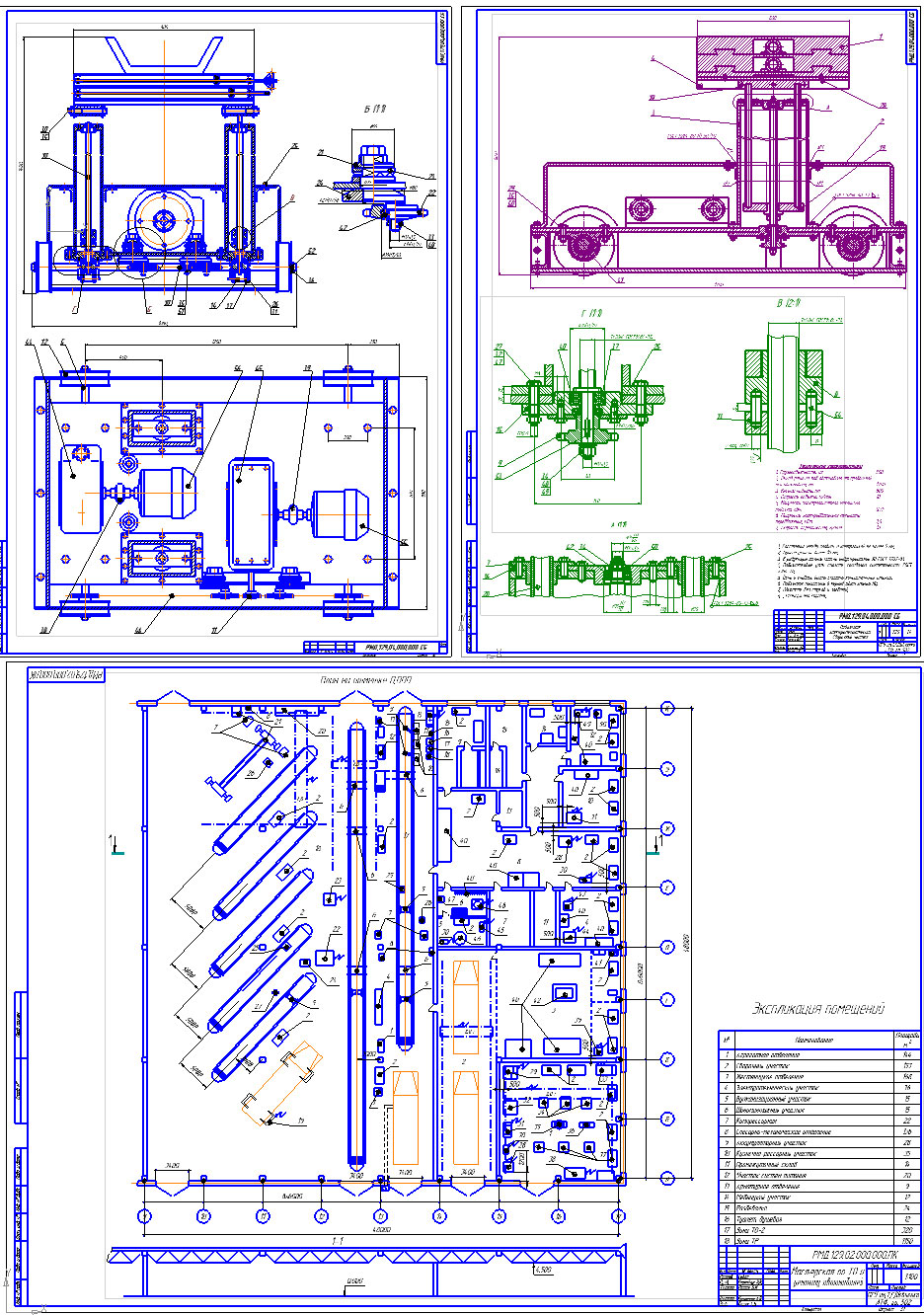

Состав: Подъемник электромеханический (2 Сборочный чертеж), Деталировка, Рама, ТЭП, Технологическая карта снятия и установки переднего моста автомобиля КамАЗ-5511, Мастерская по ТО и ремонту автомобилей (план, разрез), Охрана окружающей среды, ПЗ Язык документа
