Автобетоносмеситель КамАЗ Vг.з.=10м3

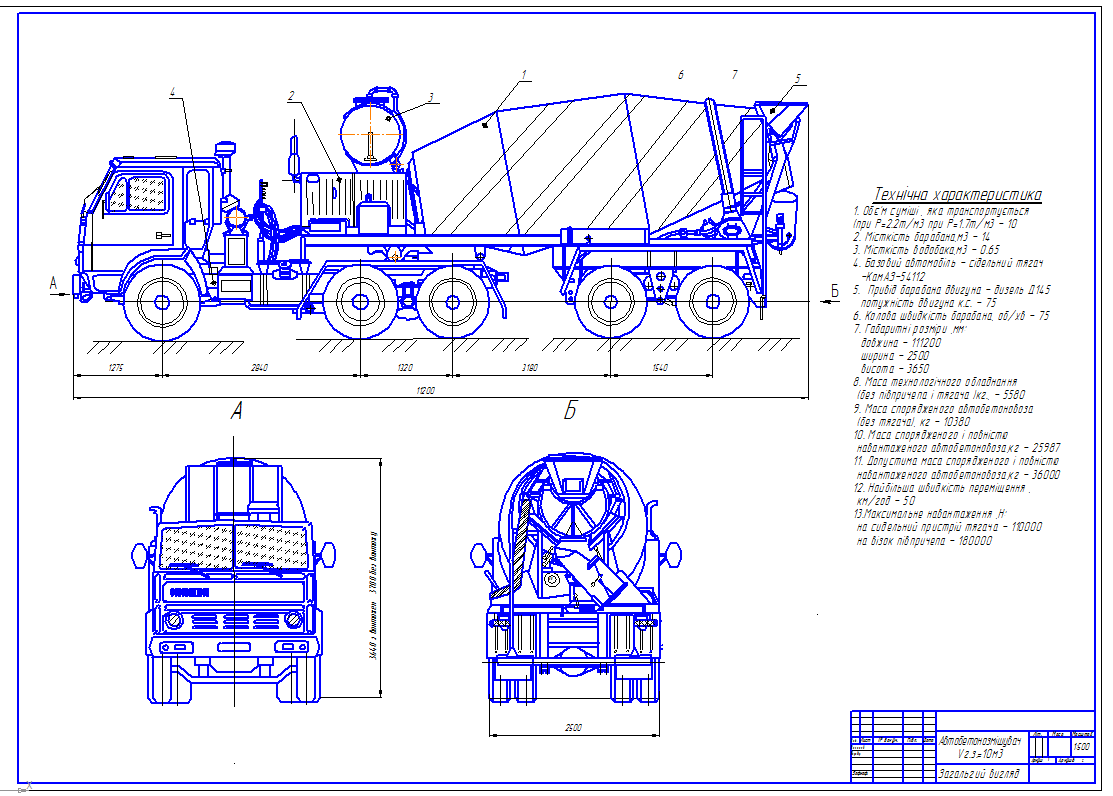

Курсовой проект "Автобетоно змішувач" з дисципліни Методи добування будівельних матеріалів . Наявний загальний вигляд і кінематична схема.Присутні всі розрахунки.
--Курсовой проект "Автобетоно смеситель" из дисциплины Методы добывания строительных материалов . Имеется общий вид и кинематическая схема.Присутствуют все расчеты.

Технічна характеристика
1. Обє'м суміші , яка транспортується (при Р=2.2т/м3 при Р=1.7т/м3 - 10
2. Місткість барабана,м3 - 14
3. Місткість водобака,м3 - 0.65
4. Базовий автомобіль - сідельний тягач -КамАЗ-54112
5. Привід барабана двигуна - дизель Д145 потужність двигуна к.с. - 75
6. Колова швидкість барабана, об/хв - 75
7. Габаритні розміри ,мм:
довжина - 111200
ширина - 2500
висота - 3650
8. Маса технологічного обладнання (без півпричепа і тягача )кг., - 5580
9. Маса спорядженого автобетоновоза (без тягача), кг - 10380
10. Маса спорядженого і повністю навантаженого автобетоновоза,кг - 25987
11. Допустима маса спорядженого і повністю навантаженого автобетоновоза,кг - 36000
12. Найбільша швидкість переміщення, км/год - 50
13.Максимальне навантаження ,Н:
на сидельний пристрій тягача - 110000
на візок півпричепа - 180000

Состав: Вид общий (ВО), Кинематическая схема, ПЗ Язык документа
