Автоматизированная линия окраски АТП

СевНТУ
кафедра Автоматизации технологических процессов производств
Автоматизация технологических процессов
На тему: Автоматизированная линия окраски
Севастополь 2011

Одним из важнейших направлений на современном этапе является автоматизация производства. Это широкое внедрение взаимосвязанных и взаимодополняющих систем машин, аппаратов, приборов, оборудования на всех участках производства, операциях и видах работ. Она способствует интенсификации производства, росту производительности труда, сокращению доли ручного труда в производстве, облегчению и улучшению условий труда, снижению трудоемкости продукции.
Под термином механизация понимается главным образом вытеснение ручного труда и замена его машинным в тех звеньях, где он до сих пор остается (и в основных технологических операциях, и во вспомогательных, подсобных, транспортировочных и других операциях). В процессе развития механизации проходила несколько этапов: от механизации основных технологических процессов, отличающихся наибольшей трудоемкостью, к механизации практически всех основных технологических процессов и вспомогательных работ. Следующий этап развития - комплексная механизация, при которой ручной труд заменяется машинным комплексно на всех операциях технологического процесса, не только основных, но и вспомогательных. Внедрение комплексности резко повышает эффективность механизации, так как даже при высоком уровне механизации большинства операций их высокую производительность может практически нейтрализовать наличие на предприятии нескольких немеханизированных вспомогательных операций.
Уровень механизации производства оценивается различными показателями.
Коэффициент механизации производства - величина, измеряемая отношением объема продукции, выработанной с помощью машин, к общему объему продукции.
Коэффициент механизации работ - величина, измеряемая отношением количества труда (в человеко- или нормо-часах), выполненного механизированным способом, к общей сумме затрат труда на производство данного объема продукции.
Коэффициент механизации труда - величина, измеряемая отношением количества рабочих, занятых на механизированных работах, к общей численности рабочих на данном участке, предприятии.
Автоматизация производства означает применение технических средств, с целью полной или частичной замены участия человека в процессах получения, преобразования, передачи и использования энергии, материалов или информации. Различают частичную, охватывающую отдельные операции и процессы, и комплексную, автоматизирующую весь цикл работ. В том случае, когда автоматизированный процесс реализуется без непосредственного участия человека, говорят о полной автоматизации этого процесса.
Исторически автоматизация промышленного производства развивалась по двум основным направлениям.
Первое возникло в 50-х годах, и было связано с появлением станков-автоматов и автоматических линий для механической обработки, при этом автоматизировалось выполнение отдельных однородных операций или изготовление крупных партий одинаковых изделий. По мере развития часть подобного оборудования приобрела ограниченную способность к переналадке на выпуск однотипных изделий.
Второе направление (с начала 60-х годов) охватило такие отрасли, как химическая промышленность, металлургия, т.е. те, где реализуется непрерывная немеханическая технология. Здесь стали создаваться автоматизированные системы
управления технологическими процессами (АСУТП), которые сначала выполняли лишь функции обработки информации, но по мере развития на них стали реализовываться и управляющие функции.
Перевод автоматизации на базу современной электровычислительной техники способствовал функциональному сближению обоих направлений. Машиностроение стало осваивать станки и автоматические линии с числовыми программным управлением (ЧПУ), способные обрабатывать широкую номенклатуру деталей. Затем появились промышленные роботы и гибкие производственные системы, управляемые АСУТП.
Уровень автоматизации характеризуется теми же показателями, что и уровень механизации: коэффициентом автоматизации производства, коэффициентом автоматизации работ и коэффициентом автоматизации труда. Расчет их аналогичен, но выполняется по автоматизированным работам.
Комплексная автоматизация производства предполагает автоматизацию всех основных и вспомогательных операций. В машиностроении создание комплексно-автоматизированных участков станков и управления ими с помощью ЭВМ позволит повысить производительность труда станочников в 13 раз, сократить в семь раз число станков.
Среди направлений комплексной автоматизации – внедрение роторных и роторно-конвейерных линий, автоматических линий для массовой продукции и создание автоматизированных предприятий.
В условиях многономенклатурного комплексно-автоматизированного производства осуществляется большой объем работ, для чего с основным производством функционально увязывают такие системы, как автоматизированная система научных исследований (АСНИ), системы автоматизированного проектирования конструкторских и технологических работ (САПР).

Технические характеристика линии
Средний расход краски лмнии -17 л/мин
Рабочее напряжение - 40 - 90 кВ
Максимальное напряжение -100 кВ
Скорость движения конвейера - 0.6 м/мин
Линия обеспечивает такт выпуска в 16.6 минут (крупносерийное производство)

Состав: Покрасочный робот (сб), , Спецификация, Иллюстратор, Компоновка (ВО), РПЗ Язык документа

Софт: AutoCAD 2010

Сайт: www

Просмотр файлов

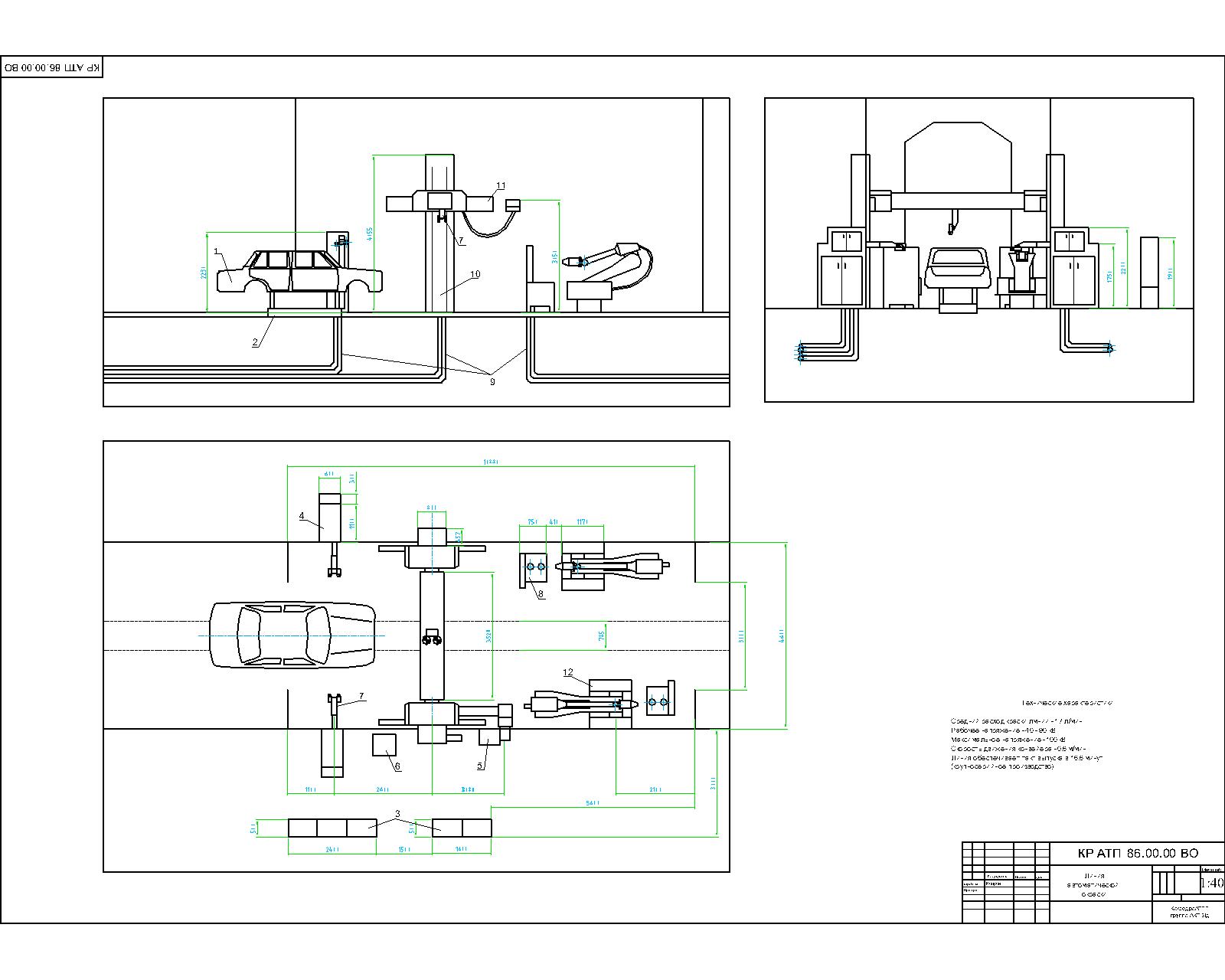

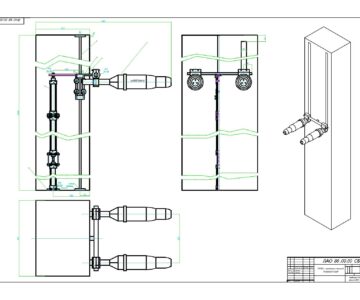

Сборка.dwg
Спецификация.dwg
ИЛЛюстр.dwg
Компоновка.dwg
ПЗ АТП.docx
