Бачок для проверки герметичности топливной системы дизеля

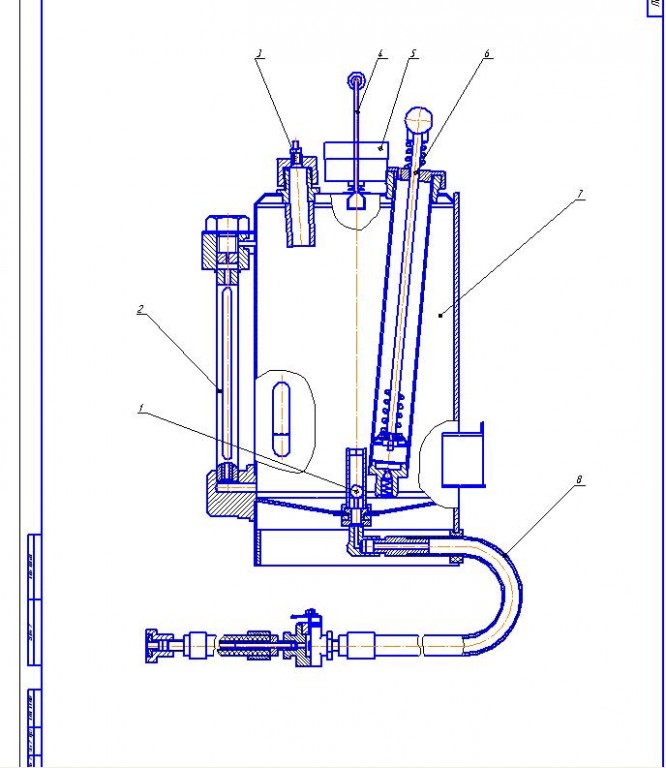

Бачок для проверки герметичности топливной системы дизеля. Применяется для ТО-1 и ТО-2.
Сначала отсоединяют от топливного бака топливопровод, отводящий излишек топлива, герметизируют его заглушкой, затем отсоединяют от бака подающий топливопровод и присоединяют к нему шланг бачка. Топливо из бачка, заполненного на 4/5 своего объема, контролируемого по топливомерной трубке, подается в систему под давлением 0.3 МПа, которое создается имеющимся в бачке воздушным насосом. Появление пузырьков воздуха и топлива в местах соединений сигнализирует об их негерметичности.

Состав: ВО, Спецификация Язык документа

Софт: Компас v10

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Бачок для проверки герметичности топливной системы дизеля

Просмотр файлов
Спецификация.cdw
Бачок для проверки.cdw
