Барабанный тормоз с пневмоприводом, компенсатором износа КамАЗ 55102

КФ МГТУ им Баумана 2012 год
Кафедра "Автомобиле-и тракторостроение
Курсовой проект по дисциплине Модернизация автомобилей
на тему "Разработка барабанного тормозного механизма с пневмоприводом грузового автомобиля с колесной формулой 6х4"
Калуга 2012

Техническое задание.
Разработать барабанный тормозной механизм с пневмоприводом грузового автомобиля с колесной формулой 6х4. Проанализировать общие разработки, принцип действия, экономические и технические показатели, возможности улучшения барабанного тормозного механизма; проанализировать все эти аспекты и произвести конструкторские улучшения механизма в техническо-экономических показателях.
В квалификационной работе разработан барабанный тормозной механизм с пневмоприводом с компенсатором износа для автомобиля КамАЗ 55102.
Данная работа направлена на разработку барабанного тормозного механизма.
В исследовательской части был проведен анализ тормозных механизмов и возможностей их улучшения.
В конструкторской части была разработана принципиальная схема тормозного механизма, проведены исследования на прочность и выносливость, проведен расчет параметров системы, разработана последовательность сборки изделия.
В технологической части разработан технологический процесс технического обслуживания, регулирования и диагностики тормозного механизма.
В экономической части были рассчитаны затраты на изготовления механизма, рассчитан экономический эффект.
В разделе безопасность труда и промышленная экология произведена оценка опасных и вредных факторов при изготовлении механизма, вычислены безопасные уровни шума.

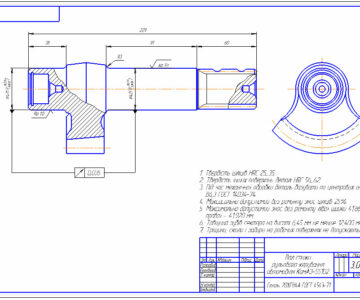

Состав: Вид общий КамАЗ 55102, Схема пневмопривода тормозов, Тормозной механизм Сборочный чертеж, Деталировка, Патентный обзор, Маршрутная карта сборки тормозного механизма, РПЗ, 3D Сборка Язык документа

Софт: Компас-3D v13

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Барабанный тормоз с пневмоприводом, компенсатором износа КамАЗ 55102
