топ За месяцЧертеж КПП УАЗ-469

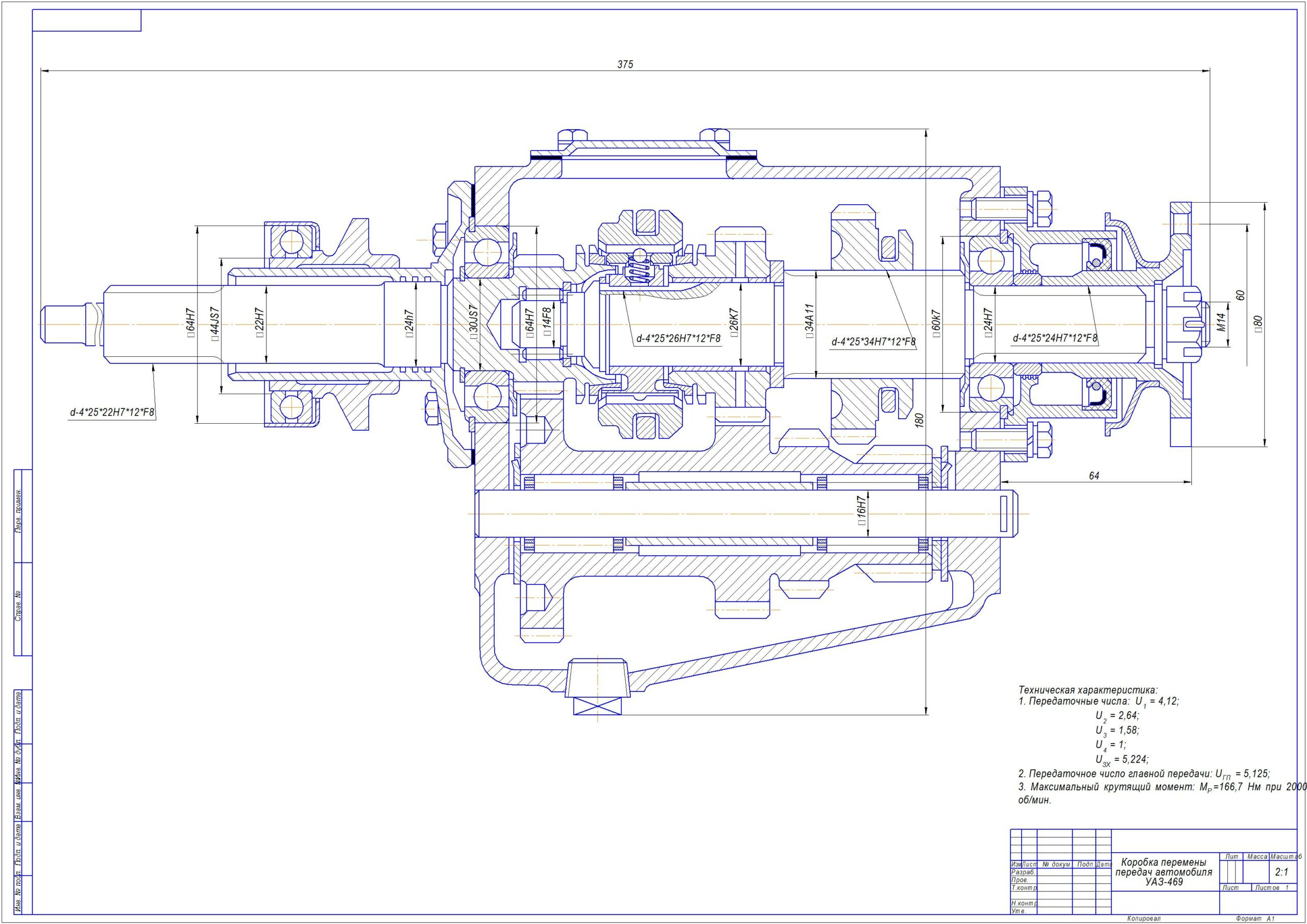

Чертеж в разрезе коробки переключения передач УАЗ 469 (452) (4 ступенчатая)
Техническая характеристика:
1. Передаточные числа: U = 4,12;
U = 2,64;
U = 1,58;
U = 1;
U = 5,224;
2. Передаточное число главной передачи: U = 5,125;
3. Максимальный крутящий момент: M =166,7 Нм при 2000-2500 об/мин.
Состав: Разрез
Софт: КОМПАС-3D 12
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
Чтобы оставить комментарий, нужно войти на сайт
Это не чертеж, а эскиз. Размеры указаны, но не соответствуют реальным. Масштаб указан 2:1, но это не точно :-)).
