Чертеж приспособление для замены втулок поворотной цапфы

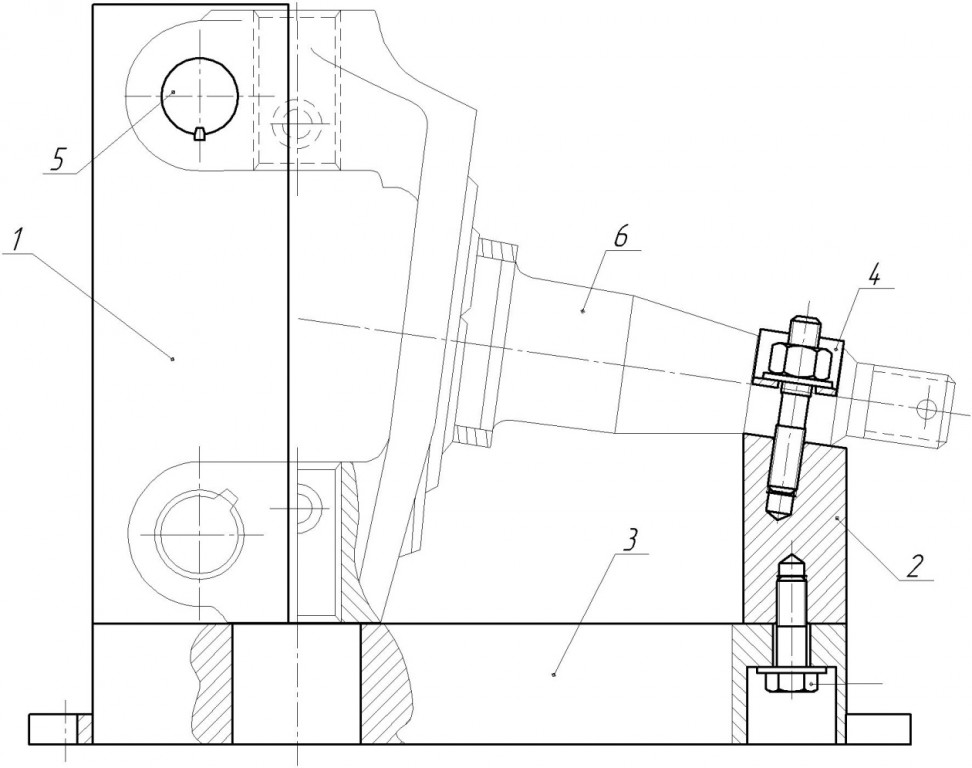

Приспособление для замены втулок поворотной цапфы автомобиля ГАЗ 53. Приспособление состоит из: Основания 3 в котором есть отверстие для втулки, так же на основание приварена большая опора 1ввиде швеллера, в котором крепится ушко цапфы 6, фиксатором 5. Малая опора 2, крепится к основания при помощи болтов, так же при помощи болтов крепится хомут 4, к малой опоре, который держит цапфу и не дает ей разбалтываться.
Это приспособление позволяет ускорить процесс замены втулки и облегчит труд рабочего.
Для проведения операции нужно вначале установить деталь на приспособление. После того как установили деталь надо ее закрепить, фиксатором 5 закрепляем верхнее ушко цапфы в большой опоре 1. Затем хомутом 4 крепим шейку цапфы к малой опоре 2 при помощи болтов. После того как все закреплено и проверено, приступаем к замене старых втулок на новые. При помощи молотка и трубки подходящей по диаметру втулки, выбиваем изношенную втулку (так же можно выдавить втулку при помощи пресса), после чего вбиваем новую втулку и при помощи развертки, развертываем втулку под номинальный размер. После того как работа закончена снимаем цапфу

Состав: Сборочный чертеж, Спецификация, карта, деталировка, Конструктивная часть. Язык документа

Софт: Компас-3d, v13 .CDW (frw)

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Чертеж приспособление для замены втулок поворотной цапфы

Просмотр файлов
1.приспособление.cdw
2.болт.cdw
3.Большая опора.cdw
4.Малая опопра.cdw
5.хомут.cdw
карта..cdw
специфик.cdw
конструктивная часть.docx
