Чертеж приспособления для снятия шкива коленчатого вала ВАЗ-2106

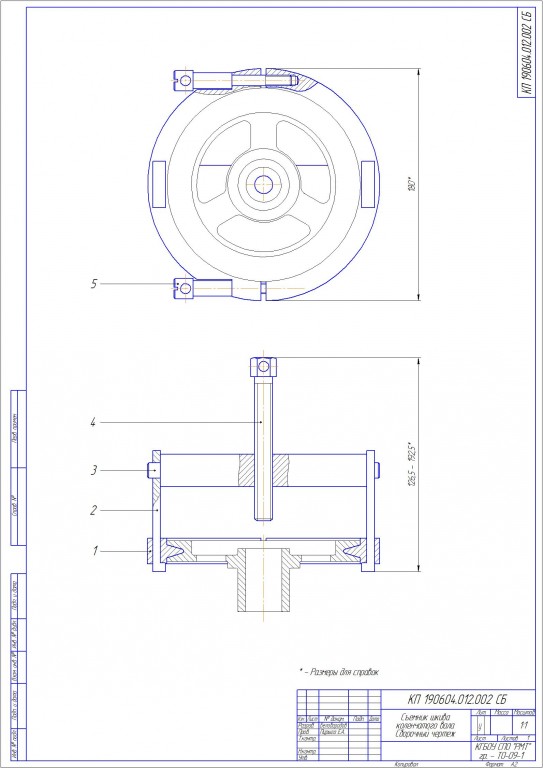

На данном чертеже представлено приспособления (съемник) для снятия шкива коленчатого вала двигателя ВАЗ-2106 (классика) со спецификацией.
КГБОУ СПО "РМТ" гр. - ТО-09-1

Состав: Сборочный чертеж(СБ), Деталировка, Спецификация Язык документа

Софт: Компас V12, CDW
