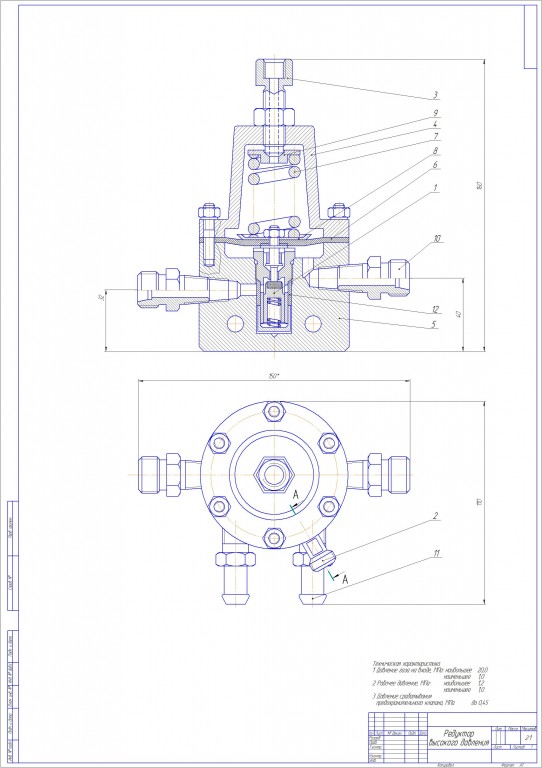

Чертеж редуктора высокого давления

Редуктор высокого давления устанавливается в системах питания КПГ и предназначены для снижения высокого давления газа (20,0 МПа), поступающего из баллонов, до 1,0 МПа, а также для подогрева газа перед снижением давления.

Техническая характеристика
1 Давление газа на входе, МПа: наибольшее 20,0 наименьшее 1,0
2 Рабочее давление, МПа: наибольшее 1,2 наименьшее 1,0
3 Давление срабатывания предохранительного клапана, МПа до 0,45

Состав: Сборочный чертеж (СБ), Спецификация Язык документа
