Операция Укомплектация-2

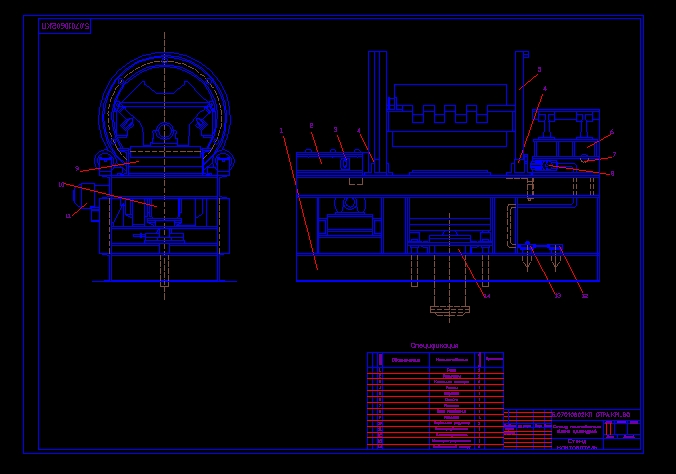

Чертеж стенда кантователя блока цилиндров

Стенд – кантователь это стационарные приспособления для закрепления блоков цилиндров. Стенды - кантователи бывают роликовыми или цепочными. Последние снабжены ведущей звездочкой. Это позволяет кантовать изделия, центр тяжести которых значительно отдален от оси вращения. Рычажные кантователи применяют главным образом для плоских деталей, центровые - для сравнительно коротких изделий при повороте их на 360°. Цепные кантователи применяют для сварки громоздких изделий большой длины.
Стенд – кантователь с поворотным барабаном предназначен для сварки громоздких конструкций большой длины (блоки, картеры, редукторы и др.). Изготовляемые конструкции закрепляют в сборочных кольцах, число которых определяется длиной изделия. Сборочное кольцо состоит из двух скрепляемых между собой половин. после установки изделия, одевания верхнего полукольца и его закрепления изделие фиксируется при помощи прижимов. Сборочные кольца покоятся на роликовых опорах, что позволяет поворачивать изделие вокруг оси колец на 360°. Роликовые опоры могут быть холостыми или приводными. В зависимости от габаритов, массы изделий и характера производства гнезда сборочных колец могут соответствовать определенным изделиям или быть универсальными, со сменными или настраиваемыми фиксаторами или прижимами.

Состав: ВО Язык документа

Софт: DWG

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Чертеж стенда кантователя блока цилиндров

Просмотр файлов
Drawing1.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
