Чертежи роликового тормозного стенда

МГТУ "МАМИ"

Стенд для контроля эффективности торможения легковых, грузовых автомобилей, автобусов при торможении, полноприводных автомобилей с осевой нагрузкой до 10000 кг.
Стенд может применяться на станциях государственного технического осмотра АТС, станциях технического обслуживания, предприятиях автомобильной промышленности для контроля эффективности тормозных систем АТС в эксплуатации, при выпуске на линии, а также при ежегодном техническом осмотре.
Стенд обеспечивает определение следующих параметров эффективности торможения:
- удельная тормозная сила;
- относительная разность тормозных сил одной оси.
Стенд предназначен для эксплуатации на выделенных территориях автотранспортных предприятиях и станций технического обслуживания, электрические сети которых не связаны с сетями жилых домов.
Стенд соответствует всем требованиям, обеспечивающим безопасность потребителя согласно ГОСТ 26104, ГОСТ 12.2.007.0.

Стенд относится к роликовым стендам силового типа, в основе работы которых лежит принцип измерения тормозной силы, передающейся от колес автомобиля через приводные ролики балансирному электродвигателю воспринимаемой тензометрическим датчиком.
Стенд состоит из двух модулей роликовой установки для левого и правого колеса, информационного табло, силовой панели и пульта управления. Роликовая установка приводит в движение колеса диагностируемой оси для измерения тормозной силы.

Состав: ВО, СБ, Спецификация, ПЗ Язык документа

Софт: AutoCAD

Просмотр файлов
Тормозной стенд/Записка.doc

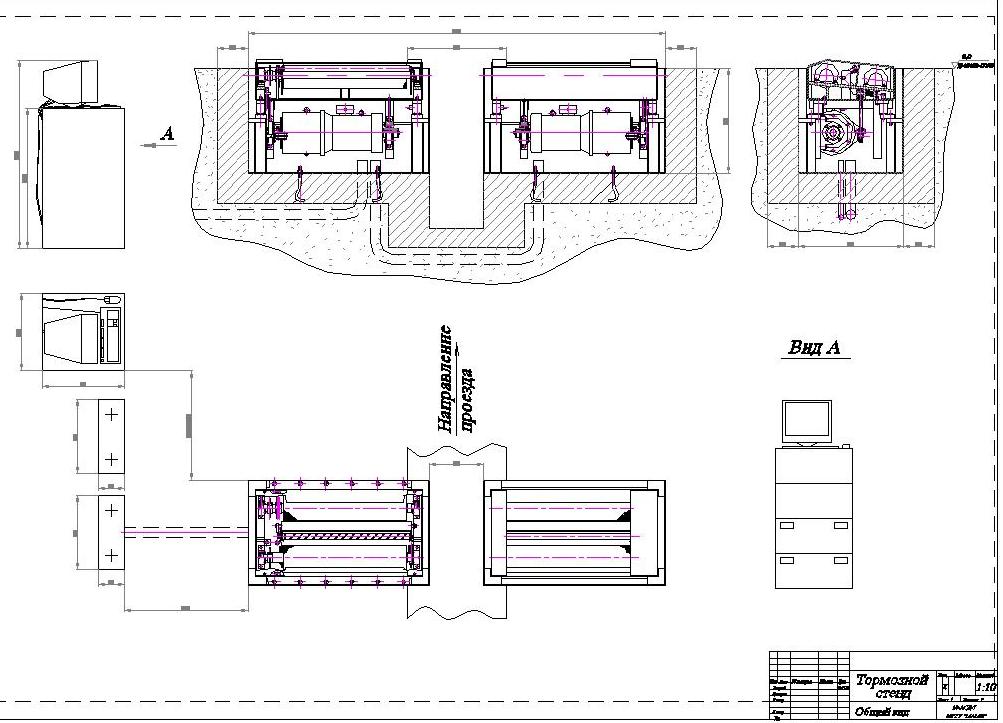

Тормозной стенд/Общий вид.dwg
Тормозной стенд/Опорное устройство тормозного стенда.dwg
Тормозной стенд/Спецификация 1.dwg
Тормозной стенд/Спецификация 2.dwg
Тормозной стенд/Спецификация 3.dwg
Тормозной стенд
