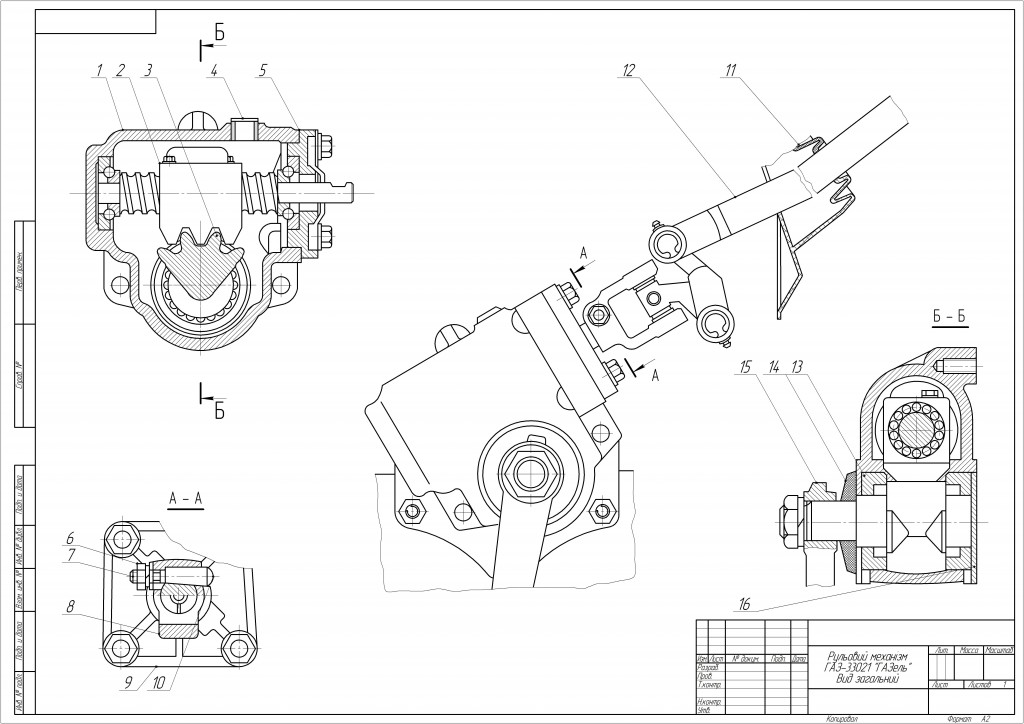

Чертёж рулевого механизма ГАЗ 33023

На этих автомобилях применяется рулевой механизм типа винт с шариковой гайкой — сектор. Рулевые механизмы такого типа устанавливаются также на автобусах ПАЗ-3205 и некоторых дру­гих, где эти механизмы имеют гидроусилители.
Рулевой механизм состоит из картера 1 (рис. 19.6), в котором на двух шариковых подшипниках установлен винт 2 с шариковой гайкой, находящейся в зацеплении с валом-сектором 3. Затяжка шариковых подшипников осуществляется прокладками 5, установ­ленными под крышкой корпуса рулевого механизма. Вал-сектор установлен на двух металлокерамических подшипниках, запрессо­ванных в боковых крышках 8 и 14.

Состав: Вид общий, Спецификация Язык документа

Софт: Компас v12

Просмотр файлов
Рулевой механизм 2(ВЗ).cdw
Спецификация рулевое ВЗ.spw
