Динамический и кинематический расчет дизеля Д-260

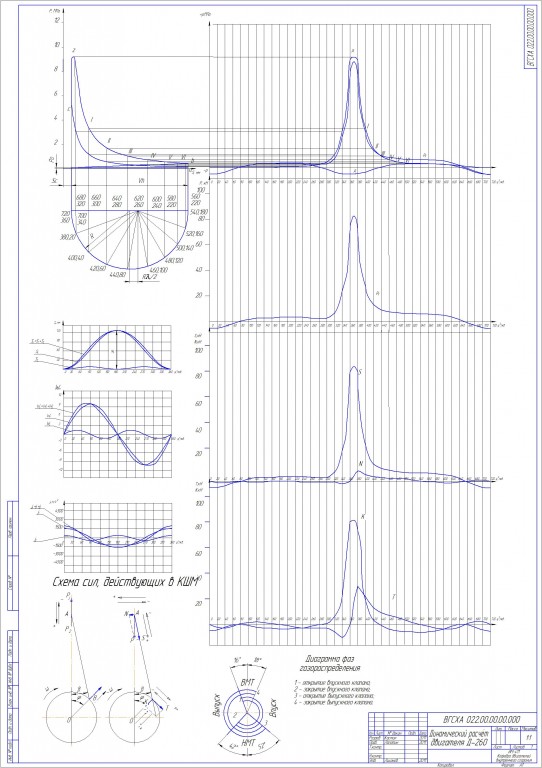

На чертеже изображена индикаторная диаграмма, схемы сил действующих в кшм, к чертежу прилагается пояснительная записка с расчетами.

Исходные данные
Двигатель Д-260, 4-х тактный, 8-ми цилиндровый, рядный, с турбонаддувом.
Частота вращения коленчатого вала n=1500 мин .
Степень сжатия =15,1.
Давление надувного воздуха .
Расчетная эффективная мощность N =92кВт.
Коэффициент избытка воздуха =1,5.
Дизельное топливо ˝Л˝. ГОСТ 305-82. Средний элементарный состав топлива: С=85,7%, Н=13,3%, О=1%. Низшая расчётная теплота сгорания топлива Q =42500кДж/кг.

Состав: Диаграмма, схема, ПЗ Язык документа

Софт: Компас v12

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Динамический и кинематический расчет дизеля Д-260

Просмотр файлов
Динамический и кинематический расчет двигателя д-260.cdw
ПЗ.doc
Д-260 Эскиз.cdw
1 чертеж Д-260 исправленый.jpg
