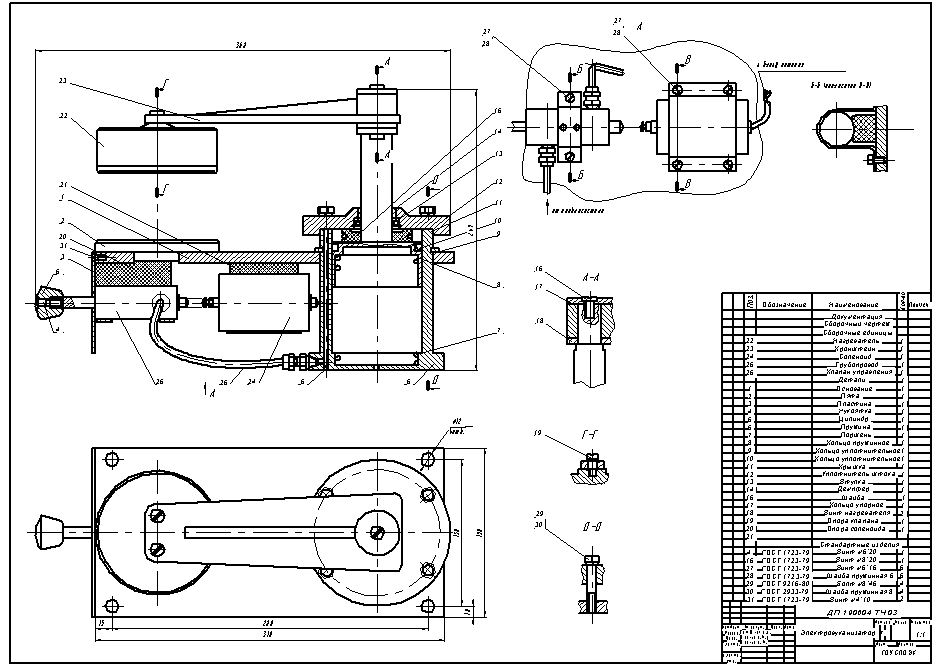

Электровуканизатор

вулканизационный аппарат состоит из:
- Сварного каркаса, выполненного из угловой стали.
- Кожуха, выполненного из листовой стали толщиной 10 мм.
- Сварных кронштейнов ( 4 шт. )
- Винтов ( 4 шт. )
- Расширительного бачка
- Масляной ванны с четырьмя трубчатыми электрическими нагревателями- ТЭНами, мощностью 3 кВт.
- Масляной заливной пробки.
- Сливной пробки.
- Терморегулятора.
Теплоносителем является трансформаторное масло.

ГОУ СПО ЭК

Состав: Сборочный чертеж(СБ) Язык документа

Софт: AutoCAD

Просмотр файлов
приспособление.dwg
