Операция Укомплектация-2

Гидромуфта с фрикционом

Полоцкий государственный университет
Кафедра технологии конструкционных материалов

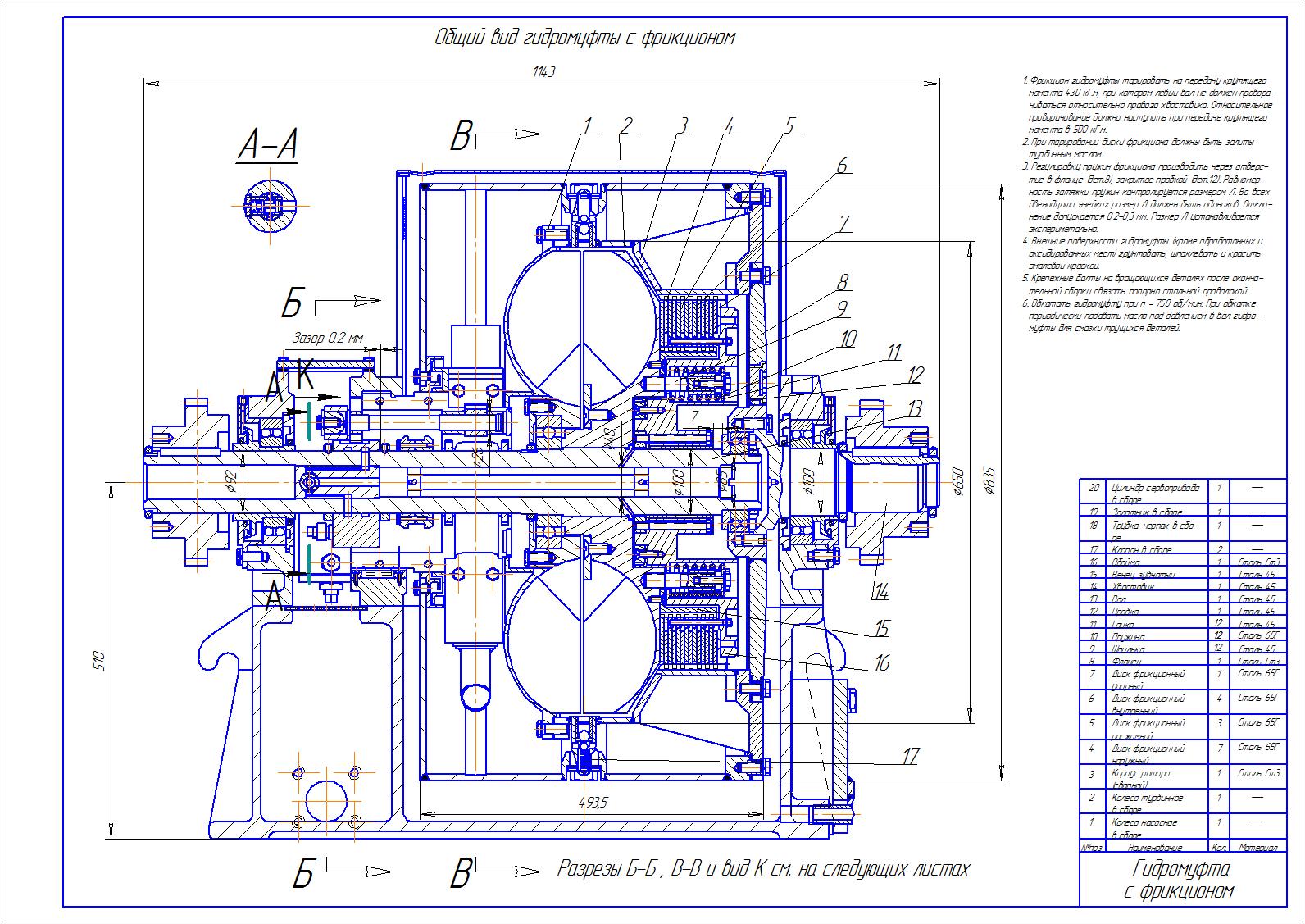

Сборочный чертеж гидромуфты с фрикционном
Полоцк 2014

используется в трансмиссиях гусеничных машин.
фрикционная гидравлическая муфта содержит ведомый и ведущий валы, соединенные с ведомыми и ведущими дисками, кольцевой поршень с управляющей камерой, связанной с выходным каналом расположенного радиально в теле ведущего вала золотникового клапана с каналами питания и слива.
габаритные размеры: длина - 1143; высота - 835; ширина - 820 (все мм)

Состав: Сборочный чертеж, спецификация, подробная деталировка Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
Новая папка (2)/m76.cdw
Новая папка (2)/m77.cdw
Новая папка (2)/m78.cdw
Новая папка (2)/m79.cdw
Новая папка (2)/m80.cdw
Новая папка (2)/m81.frw
Новая папка (2)/m82.cdw
Новая папка (2)/m83.cdw
Новая папка (2)/m84.cdw
Новая папка (2)/m85.cdw
Новая папка (2)/m86.cdw
Новая папка (2)/m88.cdw
Новая папка (2)
Новая папка (2)/m75.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
