Городская специализированная станция технического обслуживания легковых автомобилей

ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра автомобильного транспорта
Курсовая работа по дисциплине "Производственно-техническая инфраструктура предприятий
автомобильного сервиса"
На тему: «Городская специализированная станция технического обслуживания легковых автомобилей «Браво» для г. Иркутска»
Иркутск 2014

Цель данного проекта - модернизация специализированного СТОА г. Иркутска «СТО Браво» на 7 рабочих постов.
Произведен технологический расчет СТОА.

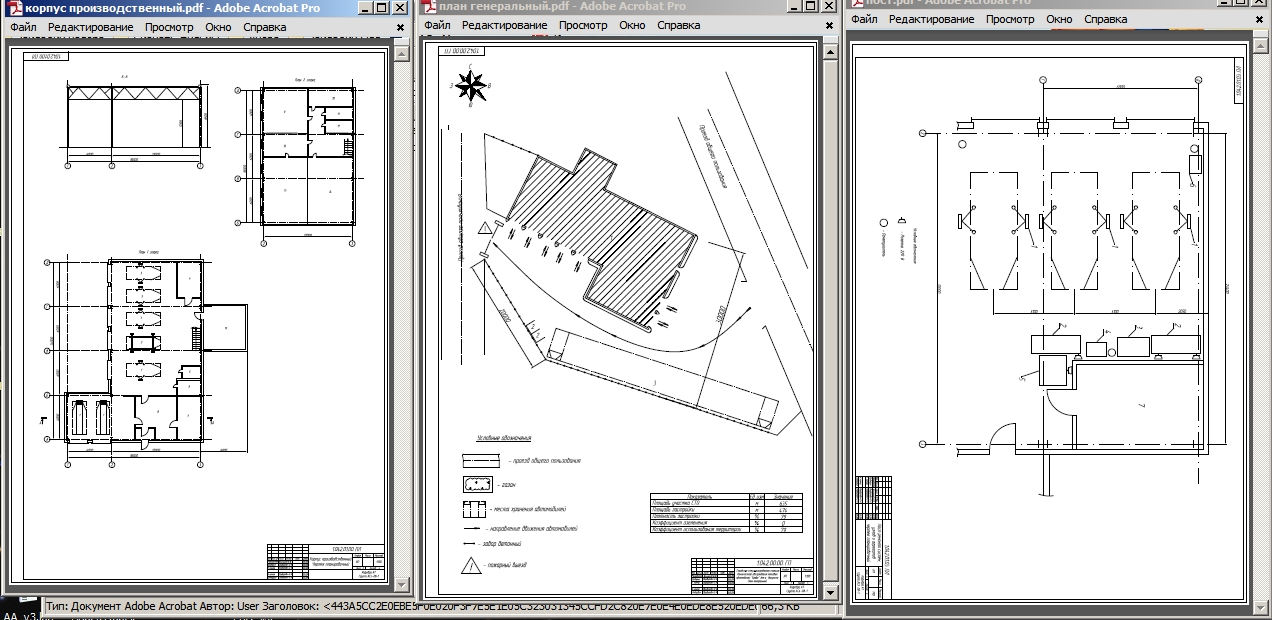

Графическая часть состоит из генерального плана СТОА, планировочного чертежа производственного корпуса, планировочного чертежа шиномонтажного цеха и поста по ремонту узлов, систем и агрегатов автомобилей.
Курсовая работа содержит 4 листа формата А1 графической части, 72 страницы пояснительной записки.

Состав: План генеральный, корпус производственный, пост ремонта узлов и агрегатов, цех шиномонтажный Язык документа

Софт: AutoCAD 2008

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Городская специализированная станция технического обслуживания легковых автомобилей

Просмотр файлов
пост.dwg
спецификации.xls
цех.dwg
корпус производственный.dwg
ПЗ.docx
план генеральный.dwg
