Грузовой автомобиль 5-го класса. Разработка сцепления

Харьковский национальный автомобильно-дорожный университет
Кафедра автомобилей
Курсовой проект по дисциплине “Автомобили” раздел конструирование и расчет на тему: “Грузовой автомобиль 5-го класса. Разработка сцепления»
2011 г.

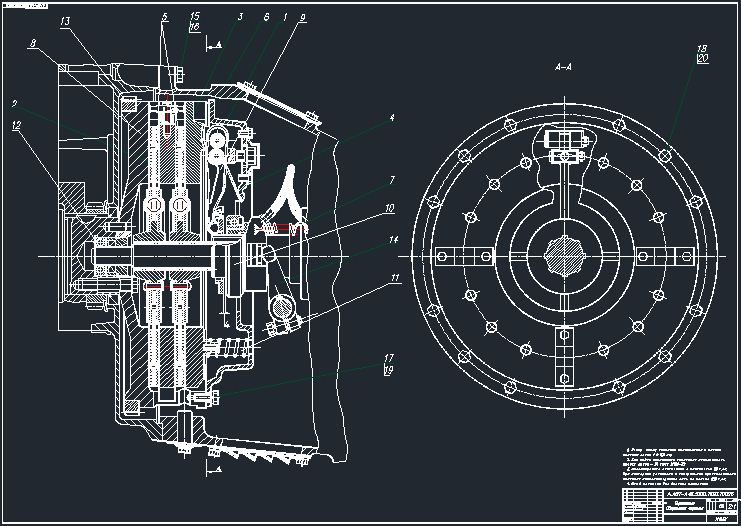

На автомобиле установлено сухое двухдисковое сцепление фрикционного типа с цилиндрическими нажимными пружинами.
Сцепление состоит из кожуха с нажимным диском, двух ведомых дисков промежуточного диска и муфты выключения сцепления.
Кожух сцепления соединен с маховиков двумя установочными штифтами и болтами 4 M12x1,25.6g40. Кожух отштампован из листовой стали, усилен отбортовкой и ребром жесткости. В кожухе размещены нажимной диск, четыре оттяжных рычага и нажимные пружины.

Состав: чертеж(СБ)+ Спецификация+Кин. схема+ПС Язык документа

Софт: AutoCAD
