Каталитический подогреватель картера КПП

Подоргеватель масла в картере КПП для подготовки автомобиля к эксплуатации в холодное время года.
Разогрев до оптимальной температуры начала эксплуатации.

Технические характеристики
1.Мощность подогревателя Р=23,8кВт
2.Расход топлива 24,8л/ч (18,6 кг/ч
3.Время разогрева КПП ЯМЗ-2361 с -35-50 град С - 6мин.
4.Топливо бензин АИ-80 и выше, неэтилированный.
5.Необходимое количество топлива 0,25л.
6.Емкость топливного бака 5,5л.
7.В качестве катализатора (стабилизатора) окисления используется никельхромкобальтовая пластина толщиной 1,5мм, либо замена ее на сплав металлов платиновой группы напылением в 0,01мм.
8.Подогреватель к раме крепится при болтовыми соединениями с резьбой М8.

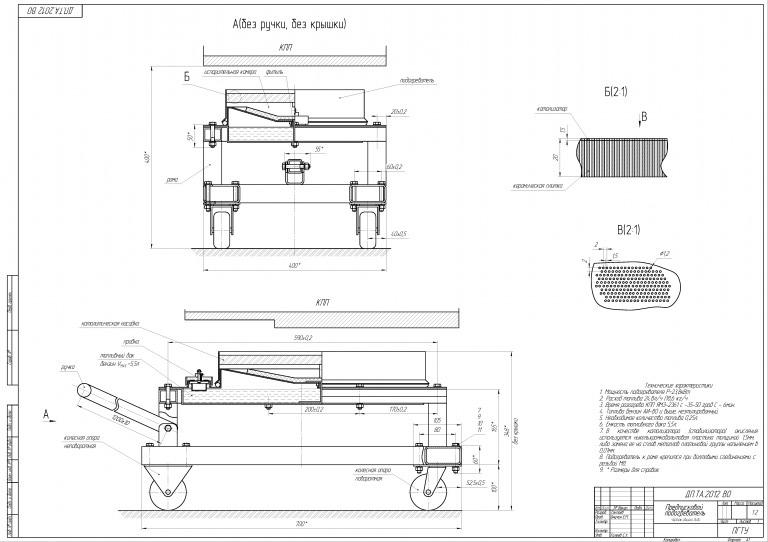

Состав: Вид общий (ВО), Сборочный чертеж(СБ), Спецификация, Рама, Деталировка Язык документа

Софт: Компас v12, cdw

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Каталитический подогреватель картера КПП

Просмотр файлов
Чертежи/
Чертежи/Бак топливный.cdw
Чертежи/Бак топливный.spw
Чертежи/Горловина.cdw
Чертежи/Держатель.cdw
Чертежи/Держатель.spw
Чертежи/Дно А3.cdw
Чертежи/Испаритель.cdw
Чертежи/корпус.cdw
Чертежи/Крышка бака.cdw
Чертежи/Крышка бака.spw
Чертежи/Общий вид.cdw
Чертежи/Подогреватель (СБ).cdw
Чертежи/Полдогреватель сборочный.spw
Чертежи/Рама.cdw
Чертежи/Рама.spw
Чертежи/Стенка.cdw
Чертежи/Трубка.cdw
Чертежи/Фланец.cdw
