Ключ эксцентриковый

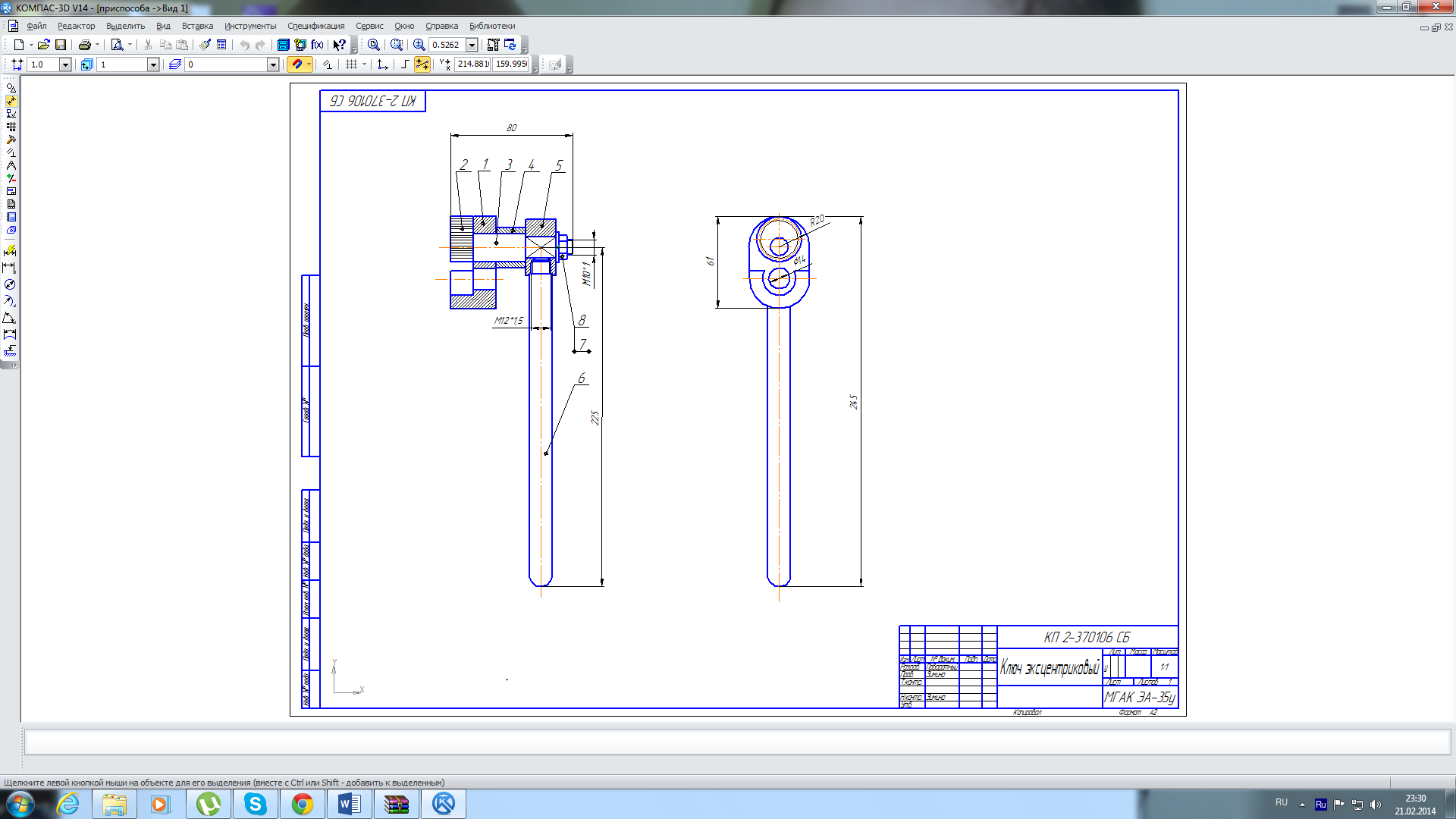

Ключ эксцентриковый. Эксцентриковый ключ применяется для гаек М 10 – 12 с повреждёнными гранями и сломанных шпилек диаметром до 14 мм., выступающих над деталью не менее чем на 16 мм. В нижней части корпуса расположен ролик, выточенный за одно целое с валиком так, что центр ролика смещен относительно оси валика на 9 мм. Верхний конец валика соединён с рукояткой. Приспособление удобно в эксплуатации, неприхотливо, имеет небольшие габаритные размеры, сравнительно просто в изготовлении, обеспечивает облегчение труда работника.

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
приспособа.cdw
спецификация.doc
