Оправка для запрессовки поршневого пальца

Приспособление работает следующим образом. Поршень кладем на деревянную подкладку. Вставляем между бобышками поршня нагретую головку шатуна, придерживая его рукой в рукавице за нижнюю часть. Другой рукой устанавливаем палец в отверстие бобышек поршня и в верхнюю головку шатуна (усилие незначительное) так, чтобы палец выступал из поршня на 5...7 мм. Оправкой с отрегулированным размером вставляем палец окончательно. Иногда приходится по оправке слегка постучать молотком.
Если палец просто проваливается до деревянной подкладки, это в подавляющем большинстве случаев означает, что шатун непригоден для перепрессовки пальца.

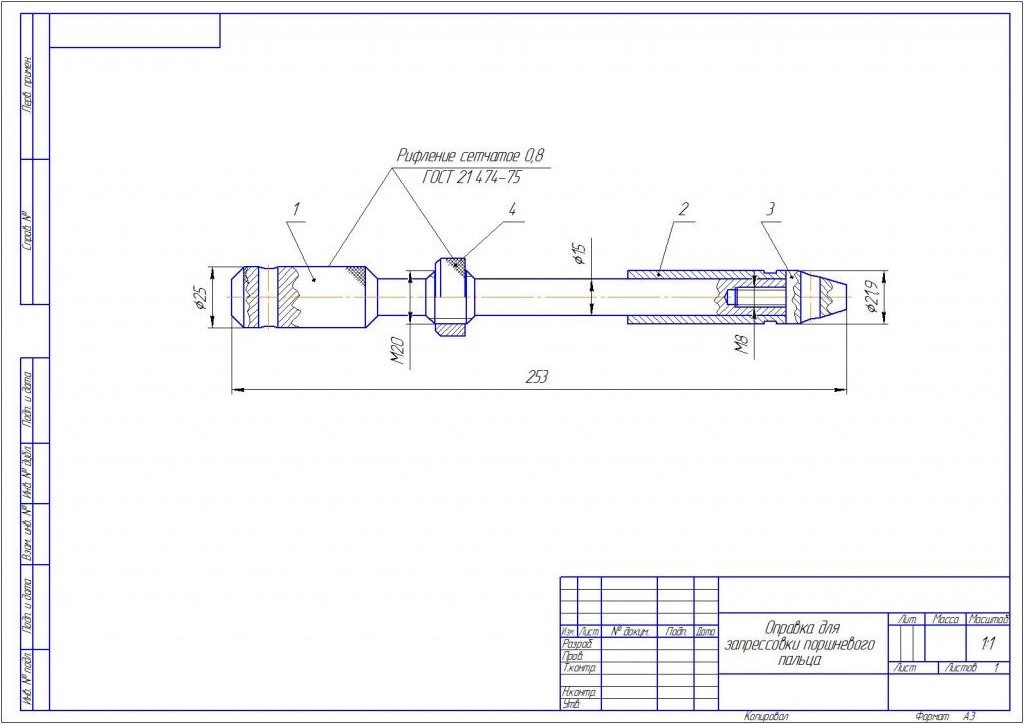

Состав: Сборочный чертеж (СБ), Спецификация, Детали Язык документа
