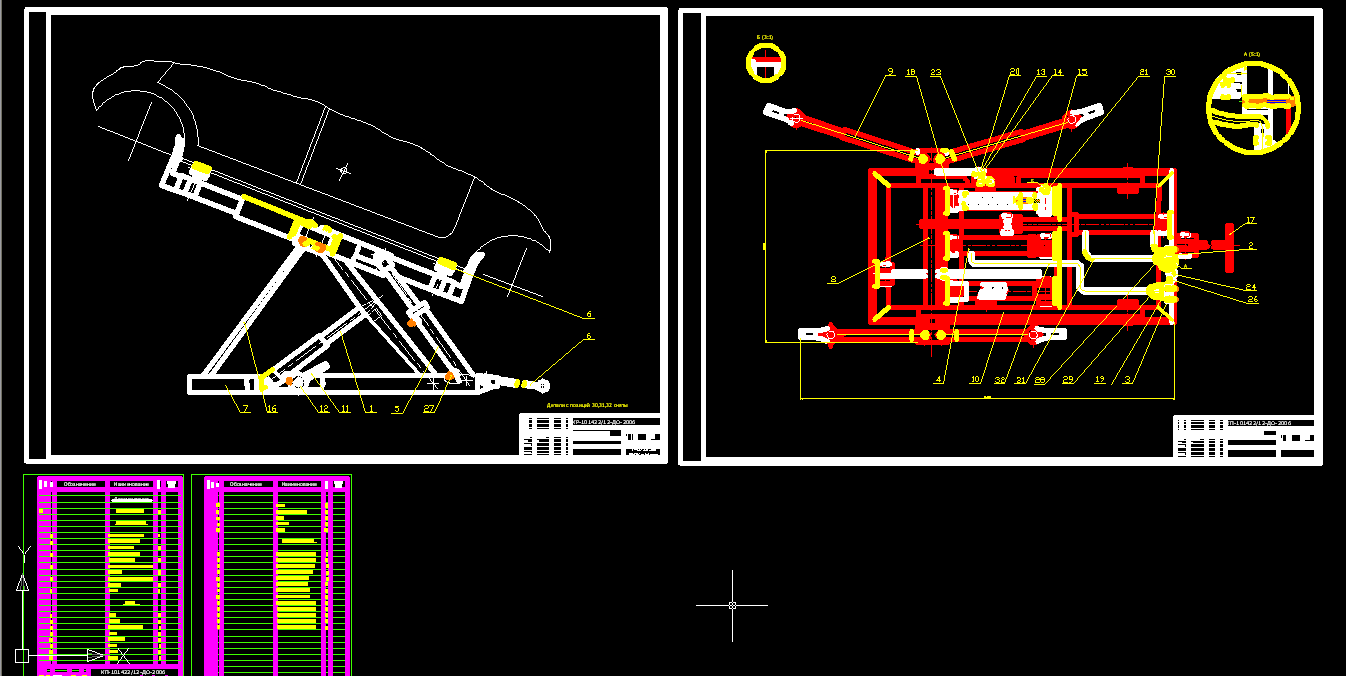

Опрокидыватель легкового автомобиля

подъемник содержит раму, перемещаемую на полу вручную на колесах. На раме смонтированы два поворотных вокруг горизонтальной оси рычага. На концах рычагов поворотно установлена горизонтальная штанга с закрепленными поворотно четырьмя выдвижными телескопическими опорами, предназначенными для установки их под специально предусмотренные для подъема автомобиля штатные места. Для поворота рычагов и штанги на раме смонтированы приводы, которые могут быть механическими, электромеханическими, гидравлическими и электрогидравлическими. С целью снижения усилия, необходимого для поворота рычагов между рамой и рычагами, на шарнирах установлены пружинные механизмы, которые уравновешивают значительную часть веса автомобиля. В транспортном положении подъемник свободно проходит между передними или задними колесами под автомобилем. 1-37.01.06 БНТУ г.Минск

Состав: ВО, Спецификация Язык документа

Софт: Auticad, DWG

Просмотр файлов
Опрокидыватель.dwg
