Основы проектирования и эксплуатации технологического оборудования

«Оренбургский государственный университет»
Кафедра «Автомобильный транспорт»
Расчётно-графическое задание по дисциплине «Основы расчёта агрегатов и систем транспортных средств»
На тему: Расчёт агрегатов и систем транспортных средств
Оренбург 2017

Исходные данные
-Тип автотранспортного средства- легковой
-Колесная формула 4×4
-Грузоподъёмность - 1000 кг
-Тип двигателя – карбюраторный
-Максимальная мощность Nmax – 75л.с.
число оборотов коленчатого вала n=4000об/мин.
-Рассчитываемый агрегат -коробка передач,
-Прототип АТС - У-452

Введение
1. Задание
2. Расчет коробки передач
2.1 Кинематический расчет
2.1.8 Силовой расчет
2.2 Расчет зубчатых колёс
2.3 Расчет валов
2.4 Расчет шлицевого соединения
2.5 Подбор подшипников
3 . Литература
4. Спецификации

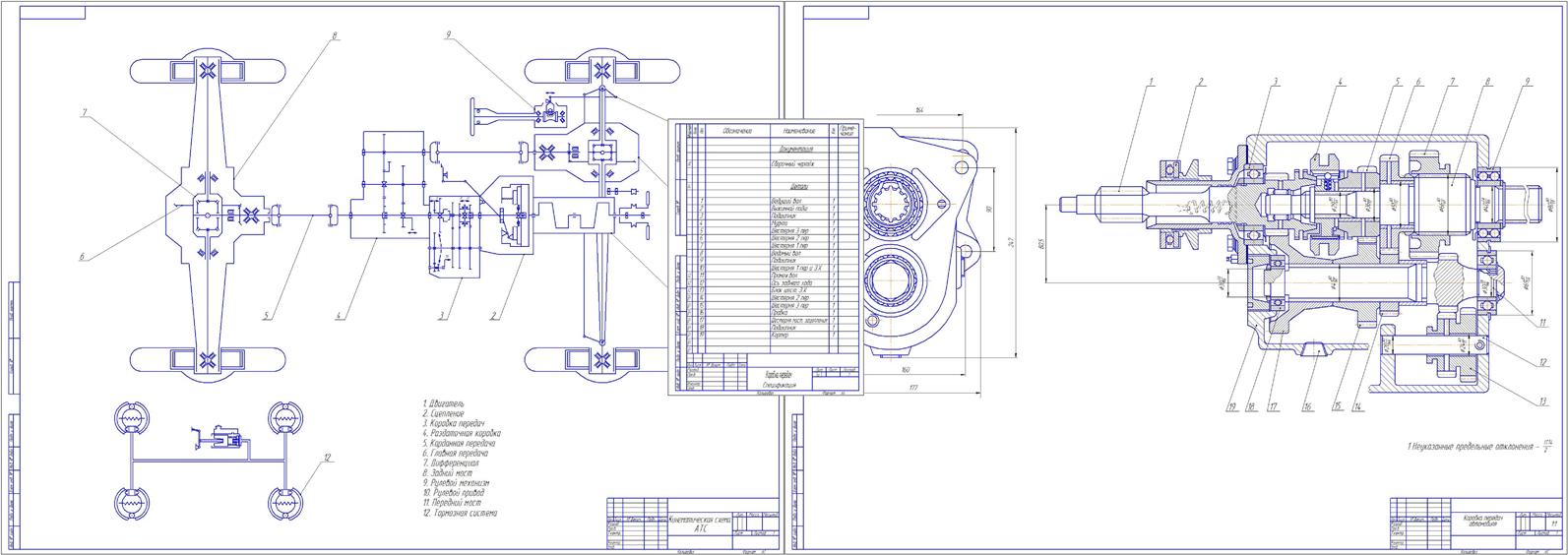

Состав: ПЗ,Коробка пердач , Кинематическая схема , Спецификация Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Основы проектирования и эксплуатации технологического оборудования

Просмотр файлов
Основы расчета/Кинематическая схема.cdw
Основы расчета/Коробка передач.cdw
Основы расчета/РГЗ.docx
Основы расчета/Спецификация.cdw
Основы расчета
